防彈玻璃通常是透明的材料，譬如
聚碳酸酯纖維熱塑性塑料（一般為力顯
樹脂）。它具有普通
玻璃的外觀和傳送光的行為，對小型武器的射擊提供一定的保護(hù)。
防彈玻璃通常包括聚碳酸酯纖維層夾在普通玻璃層之中。子彈容易擊穿外表的一層玻璃，但堅(jiān)固的聚碳酸酯纖維層會在它可能擊穿玻璃內(nèi)在的層之前停止子彈的運(yùn)動。防彈玻璃通常厚達(dá)70毫米至75毫米。
歷史上，防彈玻璃曾由液體
橡膠粘在一起的
玻璃板料制成。這些大塊的防彈玻璃已經(jīng)在在第二次世界大戰(zhàn)期間做了公共的的用途，通常厚達(dá)100毫米至120毫米，而且極端重。
單向防彈玻璃
譬如一些銀行防彈車的用途促進(jìn)了單向防彈玻璃的發(fā)明。這種玻璃將抵抗接踵而來的小型武器射擊玻璃的外側(cè)，卻會允許在玻璃的對側(cè)（里側(cè)）的射擊，譬如防衛(wèi)者從防彈車的里側(cè)射擊，從而通過玻璃射擊在外部威脅者上。
單向防彈玻璃通常被制成二層：在外部的易碎的一層和在里面的柔韌的一層。當(dāng)一個(gè)子彈從外部射出時(shí)，子彈會先擊中易碎的一層，并打碎一個(gè)區(qū)域。這會吸收一些子彈的動能，并且在一個(gè)更大的區(qū)域傳播動能。當(dāng)減慢的子彈擊中柔韌的一層時(shí)，它就被擋住了。但是，當(dāng)子彈從里面射出，它會先擊中柔韌的一層。子彈能把柔韌的一層擊穿是因?yàn)樗哪芰考杏谝粋�(gè)小范圍，脆的一層在柔韌的那層向外彈時(shí)向外碎裂，而且不妨害子彈的前進(jìn)。
防彈玻璃在具有玻璃的透光、透像性能的同時(shí)，還對槍彈射擊具有防護(hù)能力的玻璃。防彈玻璃的防彈原理是它能將子彈的沖擊動能轉(zhuǎn)化為玻璃的
彈性勢能和碎片的表面能。防彈玻璃實(shí)際上是由透明
膠合材料將多片玻璃或高
強(qiáng)度有機(jī)板材
粘接在一起制成的。一般有以下三層結(jié)構(gòu)：
①承力層：該層首先承受沖擊而
破裂，一般采用厚度大、強(qiáng)度高的玻璃，能破壞彈頭或改變彈頭形狀，使其失去繼續(xù)前進(jìn)的能力。
②過渡層：一般采用有機(jī)膠合材料，粘接力強(qiáng)、耐光性好，能吸收部分沖擊能，改變子彈前進(jìn)方向。 在
夾層玻璃中夾一層非常結(jié)實(shí)而透明的化學(xué)
薄膜。這不僅能有效地防止槍彈射擊，而且還具有抗浪涌沖擊、抗爆、
抗震和撞擊后也不出現(xiàn)
裂紋等性能。
③安全防護(hù)層：這一層采用高強(qiáng)度玻璃或高強(qiáng)透明有機(jī)材料，有較好的彈性和
韌性，能吸收絕大部分沖擊能，并保證子彈不能穿過此層
防彈玻璃最重要的性能指標(biāo)就是防彈能力。防彈能力的指標(biāo)是從兩方面來衡量的，一方面是安全防護(hù)能力，另一方面是所防護(hù)槍支的殺傷能力。
根據(jù)對人體防護(hù)程度的不同，防彈玻璃可分為兩種類型，一種是安全型，一種是生命安全型。安全型防彈玻璃在受到槍擊后，其非彈著面無飛濺物，不對人體構(gòu)成任何傷害；生命安全型防彈玻璃在受到槍擊后，非彈著面有飛濺物飛濺，但子彈不能穿透玻璃，可能對人體造成二次傷害。防彈玻璃根據(jù)防不同槍種防彈能力又有不同的要求。防彈玻璃分為三大系列，第一是航空防彈玻璃，第二是車輛、船舶用防彈玻璃，第三是銀行用防彈玻璃。厚度在18mm至40mm之間。
防彈玻璃是一種可以在某種當(dāng)量的炸彈爆炸攻擊下，玻璃未脫離
框架，保持完好或非穿透性破壞的一種高安全性能的
特種玻璃。
在炸彈攻擊和意外爆炸事件中，
防炸彈玻璃可以最大限度地減少爆炸沖擊波超高
荷載和高速飛濺的玻璃碎片所造成的直接傷害，減少受攻擊設(shè)施或爆炸中心周圍設(shè)施的修復(fù)費(fèi)用。防炸彈玻璃在爆炸沖擊波能量形成的荷載劇增，增大幾倍甚至幾十倍條件下保持不穿透，玻璃保持性值RET≈1。而單片玻璃(包括
浮法玻璃，
鋼化玻璃，
中空玻璃)一旦破碎，只要稍超過臨界破碎壓力RET很快就跌到0.3以下，玻璃碎片散落，出現(xiàn)穿透性破壞。
近年來，在全球范圍內(nèi)，炸彈爆炸襲擊(包括汽車炸彈，人體炸彈)和恐怖威脅事件不斷上升，印尼萬豪酒店是一個(gè)典型的事件，隨著炸彈威力的增大，人們的生命安全和財(cái)產(chǎn)受到極為嚴(yán)重的威脅。據(jù)安全專家分析及有關(guān)資料顯示，玻璃的散落和碎片的飛濺是人受到傷害的主因。在炸彈恐怖爆炸事件中，75%的傷害與玻璃有關(guān)，這意味著如果采用防炸彈玻璃則可以減少75%的傷害程度。如果在爆炸事件發(fā)生時(shí)，所有建筑物的玻璃能完整地保留在框架中，那么沖擊波能量將不能進(jìn)入室內(nèi)，室內(nèi)物品就不會受到破壞；高速碎片也不會進(jìn)入建筑物內(nèi)或掉落地上造成傷害。
爆炸產(chǎn)生的急劇膨脹的沖擊波和震動是引起玻璃損壞的主要原因。而碎片的產(chǎn)生來源于武器本身以及周圍環(huán)境(例如因建筑物的晃動而造成碎片的
脫落)，要抗得住炸彈襲擊的破壞效應(yīng)，首先玻璃必須經(jīng)受得起沖擊波和碎片這兩方面的攻擊。我司防炸彈玻璃及防炸彈玻璃框架系統(tǒng)經(jīng)過專業(yè)計(jì)算軟件的計(jì)算，可以根據(jù)玻璃的保持性、爆炸沖擊壓力、沖擊波脈沖(kPa/msec)、持續(xù)時(shí)間(毫秒msec)、破壞程度等條件進(jìn)行測試，能夠計(jì)算出一定當(dāng)量的炸彈爆炸時(shí)玻璃及系統(tǒng)能保持完好(玻璃未破裂)、破裂(出現(xiàn)裂紋，可以有部分碎片脫落，已經(jīng)穿透)。防炸彈玻璃應(yīng)該滿足ASTM F1642-96標(biāo)準(zhǔn)的測試要求。
防炸彈玻璃的
防爆炸性能主要表現(xiàn)在兩個(gè)方面：
1、可以承受較大的炸彈爆炸沖擊荷載；
2、受炸彈爆炸沖擊后，玻璃保持在框架內(nèi)。
防炸彈玻璃組合：
A型：DFBB+高分子
聚合物材料+DFBB

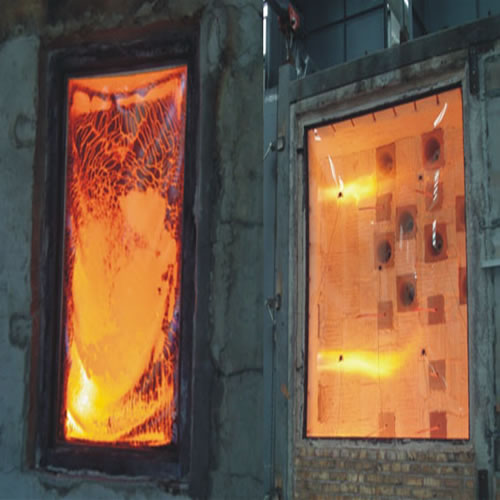

8mm高強(qiáng)度單片鉤鉀
防火玻璃+高分子聚合物材料+8mm
高強(qiáng)度單片銫鉀防火玻璃
B型：DFB10+高分子聚合物材料+DFB10
10mm高強(qiáng)度
單片銫鉀防火玻璃+高分子聚合物材料+10mm高強(qiáng)度單片銫鉀
防火玻璃
防炸彈玻璃與其它玻璃抗爆炸對比:
普通玻璃（
退火、鋼化、半鋼化）受炸彈爆炸沖擊時(shí)，玻璃碎片散落，玻璃出現(xiàn)穿透性破壞，人員及室內(nèi)設(shè)施受到嚴(yán)重的傷害。RET≈0-0.2。
普通
夾層玻璃受到炸彈爆炸沖擊時(shí)，玻璃破裂，沖擊波進(jìn)入室內(nèi)，嚴(yán)重時(shí)整張
碎玻璃飛起，砸向人體引起嚴(yán)重傷害，整體損害范圍小于普通玻璃。RET≈0.3-0.5。
防炸彈玻璃受到炸彈爆炸沖擊時(shí)，玻璃向后
彎曲，同時(shí)框架系統(tǒng)向后壓縮緩沖，玻璃完整或出現(xiàn)破裂，但基本沒有碎片濺出，確保室內(nèi)人員和設(shè)施沒有受到傷害。RET≈1.0。
注：
RET：保持值，表示玻璃在框架內(nèi)的整體保持性。
RET=爆炸沖擊后玻璃重量/爆炸沖擊前玻璃重量
當(dāng)RET＝1.0時(shí)，玻璃整體仍留在框架內(nèi)，碎片沒有散落，玻璃未出現(xiàn)穿透；
當(dāng)RET＝0時(shí)，整塊玻璃離開框架，碎片散落，出現(xiàn)穿透性失效。
與【】相關(guān)熱點(diǎn)資訊:
【了解更多 “” 相關(guān)信息請?jiān)L問
玻璃專區(qū) 】
