黃驊市電信樞紐樓外裝幕墻設計體會

　　

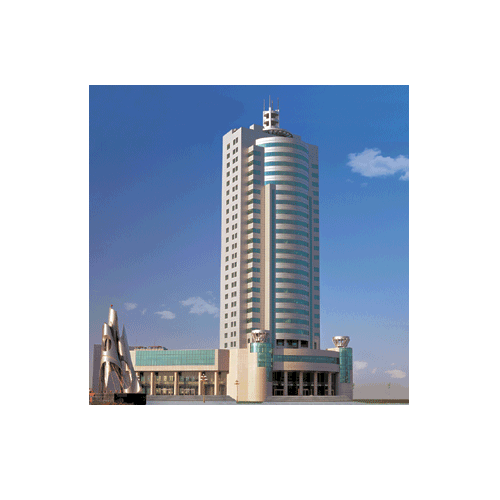

河北省黃驊市電信樞紐樓

　　【中國幕墻網】河北省黃驊市電信樞紐樓，地下3層，地上23層，建筑總高102.1m，是目前黃驊市最高的標志性建筑物。當地基本風壓為0.4KN/平方米，風荷載設計值達到3.445kN/平方米，地震烈度按8度設防。主要幕墻類型：包括全隱玻璃幕墻、鋁復合板幕墻、石材幕墻、吊掛玻璃幕墻等四種形式。在該工程外裝幕墻設計中，我們運用實施了國家與行業的有關標準和規范，結合當地實際情況，取得了比較好的效果。該幕墻工程于2001年5月順利竣工。

　　下面僅談談一些體會，不妥之處懇請同行批評指教。

　　一、建筑立面設計
　　1～4層裙樓主要為石材幕墻，石材選用山東萊州玉磊櫻花紅花崗巖。主入口上側及背面為全隱條帶幕墻，主入口兩側圓樓梯及相鄰一側為全隱玻璃幕墻，主側兩入口為高達9.5m吊掛玻璃。4層以上主樓部分，主要是全隱條帶玻璃幕墻加鋁復合板幕墻，玻璃為6+6A+5中空形式，外片為比利時在線藍綠鋼化鍍膜，內片為國產優質透明浮法玻璃（詞條“浮法玻璃”由行業大百科提供），復合鋁板為德國產ALUCOBAND，大面為銀灰色配以玉色條 圖2 幕墻水平節點帶，使整個大樓顯得 既莊重又不失明快。

　　建筑幕墻立面設計時，首先考慮建筑效果的要求，每層劃分為水平帶狀（虛墻面）和水平帶狀窗下墻（實墻面），窗下墻為鋁復合板，其玻璃采用豎向分格，而鋁復合板采用橫向分格形式。除考慮建筑效果之外，玻璃的劃分還應考慮通風開窗要求，特別是開窗位置的標高要適當，一般控制在離樓層面0.9m左右，要符合窗扇開啟方便的要求，開窗的面積要符合通風要求，且不大于幕墻面積的15%，考慮本工程實際情況，開啟標高離樓層面1.0m。另外，玻璃劃分應與室內空間分隔相協調；立柱的布置要考慮主體結構的軸線網，在有柱和墻的位置要有立柱，以便在主體結構與立柱之間安裝防火材料和隔聲間完全分隔。同樣，橫梁的布置也要與層高相協調；按照規范立面分格劃分時單塊石板板面面積沒有大于1.5m2。

　　二、結構設計
　　本工程玻璃和鋁復合板幕墻采用結構為已在多項工程中應用多年成熟的技術，結構合理，安全可靠。其結構特點：幕墻板塊和龍骨為分體式結構，維修更換方便，快捷，幕墻板塊采用浮動式安裝，使板塊四邊受力均勻，石材為短槽式不銹鋼托板干掛（詞條“干掛”由行業大百科提供）結構。其結構形式見圖2～圖6。

　　三、節點處理
　　幕墻節點設計是幕墻建筑設計和結構設計的直接體現。正常工程設計應包括水平、垂直、頂、底、邊、層間封修、防雷、防火（詞條“防火”由行業大百科提供）、立柱垂直、水平安裝等節點。特殊節點如沉降縫、伸縮縫要保證結構自由活動度，值得一提的是幕墻層間墻體封修的細部處理，常見幾種處理方法如下：

　　1．在保證外飾面效果前提下，在層間部位設置彩釉玻璃。

　　2．有時為保證大面用同一種玻璃表現效果，通過裝飾墻面達到遮羞的目的，通常采用以下處理方法：

　　一是墻面刷涂料，此種方法最簡單也最經濟，但效果最差，因為幕墻玻璃一般透射率（詞條“透射率”由行業大百科提供）較高，達到25%～45%，后面未處理的墻面基本“一覽無余”；

　　二是用裝飾鋁或鋼板封修，效果最好，但成本較高，不經濟；

　　三是經過工程實踐，筆者發現使用硅酸鈣板，無論效果及經濟性都不錯，硅酸鈣板常用于土建輕鋼龍骨的隔墻面板，安裝方便，即可用自攻釘連接，也可粘接，表面既可刷涂料又可刮大白。最主要的是它還是一種防火材料，能達到消防要求，本工程在主樓四角幕墻后結構柱處選用鋁復合板封修。

　　實際設計中，各種造型的交接，比如說圓弧與直線交界處就是常見的問題。因為圓弧處玻璃或鋁復合板加工復雜且易損壞，安裝難度大。按照正常的設計思路應該是把圓弧處的板塊設計成標準板塊，即不帶飛邊形式，把直線處板塊設計成調整格。

　　在實際工程中，土建施工工藝不同，水平參差不齊，有的偏差較大，在設計中如何調整這些不可預見的因素，筆者通過實際工程對比，遇到圓弧處出現偏差時，應盡量不調整半徑而只微調整圓心位置。當然如果是整圓必須調整半徑又另當別論，因為大部分工程在施工前期包括板材及大部分加工圖已基本完畢，如調整半徑，板材型材（詞條“型材”由行業大百科提供）利用率可能受到很大影響，半徑減小可以，但一般都是半徑增大。

　　本工程鋁復合板分格最大達到1100mm×4750mm，在設計時采取每800mm設置加強筋以改善鋁復合板的撓度。

　　本工程在裙樓頂部有兩個裝飾火炬，按照原設計是外包不銹鋼造型，后考慮裝飾效果改為外包銀灰色鋁復合板，在主體四周有32個裝飾線條，原定由土建掛預制結構，后考慮一個是增加結構荷載，另一個考慮土建制作偏差較大，因而改用鋼珩架制作龍骨，外包鋁復合板，實際效果很好。

　　時代在前進，建筑幕墻工程技術在發展，讓我們繼續創新，共同為建筑裝飾（詞條“建筑裝飾”由行業大百科提供）行業做出應有的貢獻。【完】
