一．前言

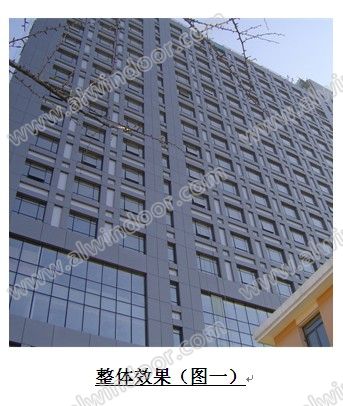

文中以中國人民大學科教中心項目（圖一）的鋁板設計為例，對此免膠施工鋁板幕墻系統作一些介紹。早期發表于《中國建筑裝飾》2003-11期中“論千思板的優化設計”一文，因某種原因?qū)⑶及遄兏鼮?a href='../../zsk/ct.asp?id=803' target='_blank' style='font-size:1em; border-bottom:1px dotted blue;'>鋁單板，本著認真負責的態度補發本文，算是對“論千思板的優化設計”一文的改正。
二．工程概況
該工程位于北京市中國人民大學東門北側，總建筑面積為58500m2，地上22層。外裝飾項目主項有隱框玻璃幕墻、鋁單板幕墻，以下僅對鋁板系統作闡述。
三．密封方式簡介
建筑的外圍護結構，是由板塊單元組成的，相鄰單元之間便產生接縫，常見的接縫處理方式分為濕法密封（圖二）干法密封（圖三）及開放式（圖四）三種結構形式；因其作法及密封原理不同，其表面潔凈度及防水效果也不盡相同。
接口設計一般原則：接縫設計是結構設計的組成部分，防水設計能否達到預期效果，主要依靠正確設計及選材。
從以上對比分析可以看出，濕法密封中硅酮密封膠要借助空氣中的水份，經聚合反應成彈性密封材料形成密封，空氣中濕度的大小，和固化速度的關系很密切；硅酮膠注膠后，固化時間較長，未固化前的硅酮密封膠，極易受到外部環境的影響，因此這種方式對外界氣候及施工要求嚴格；干法密封受到材料性能及設計工藝水平的影響，也易發生滲漏，最后往往采用濕法密封方式封堵補救，違背了產品使用的初衷；開放式結構雖然密封可靠，外飾效果好，但因背部增加了一道防水層（保溫材料表面需要進行密封處理以防水和隔潮），造價有所上升；這也是濕法密封雖有污染卻大行其道的原因所在，因此能否開發出一套高性價比的產品，融合各種產品，作到揚長避短；基于以上思路開發本套產品。
四．結構特點

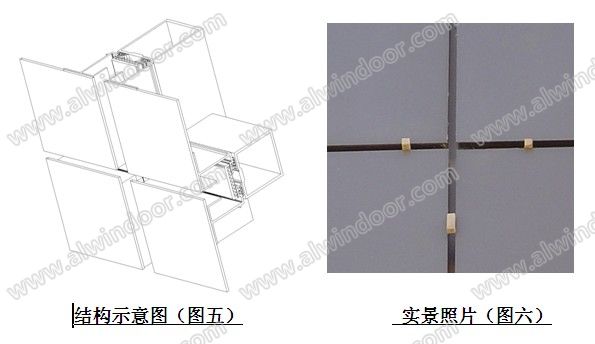

1．接逢設計為開敞式（圖五），線條清晰有較強的立體空間感，效果好。

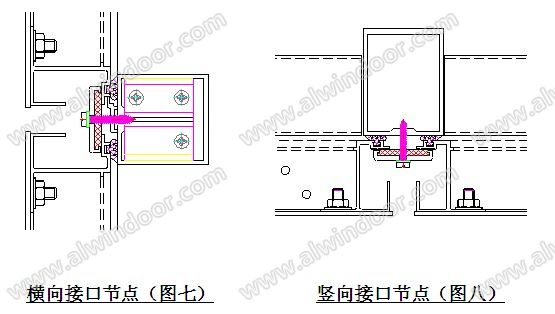

2．采用堵導結合的接逢設計理念，水密性能優良；雙道密封膠條，結構桿件壓緊，以堵為主；型材設排水孔及擋水臺，少量的滲漏水沿指定路徑排出幕墻外，以導為輔。
3．接縫潔凈，不存在硅膠污染問題，有自潔功能，易維護保養。
4．直邊板材設計，不須折彎，接口橫平豎直，整齊劃一（圖六），同時降低加工費用，節約材料(7-9)%，此項可彌補通長壓板造成的成本增加。
5．寬接逢設計，接逢寬度可以在20-25mm之間。
6．鋁板副框回彎設計，將大部分內腔結構作有效遮擋，改善立面外觀。

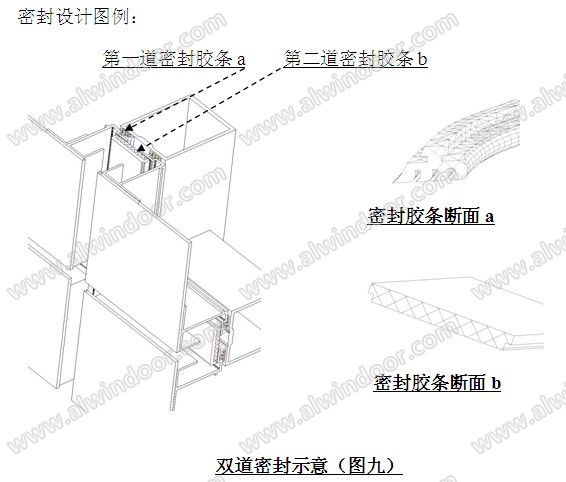

密封說明：1、采用彈性密封
膠條，雙道膠條密封，互相對接平整，自成環形封閉體系，使密封可靠；
2、對接處采用專用膠水
粘接牢固。
3、膠條材質宜采用
三元乙丙橡膠、
氯丁橡膠或
硅橡膠排水設計圖例：

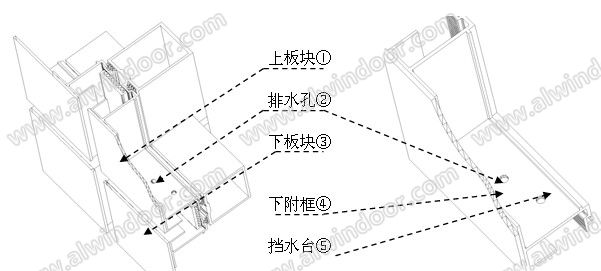

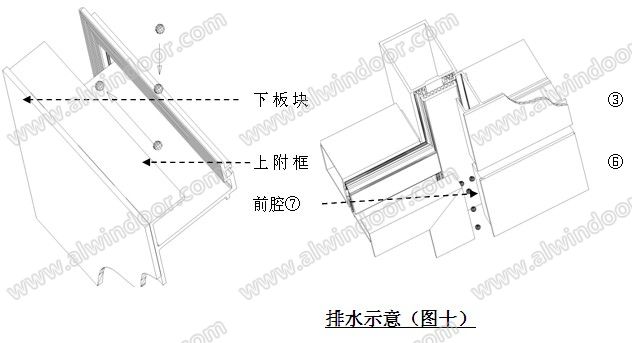

排水說明：1、少量的滲漏水由上板塊①的下附框④收集，經排水孔②外排至下板塊③的上附框⑥，沿兩側分流至左右附框之間的前腔⑦中，排出幕墻外。
2、滲漏水一般向板塊低點流淌，為防止因安裝的不確定性而導致的滲漏水回流，特設計擋水臺⑤。直邊板材與折邊板材圖例對比：

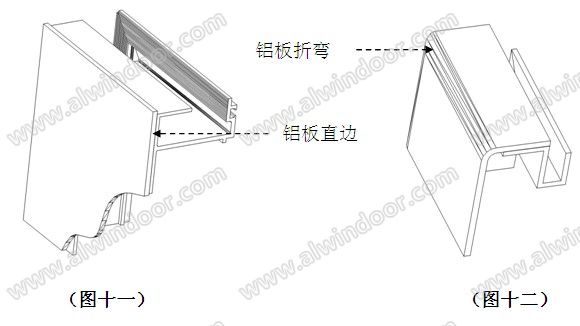

常規鋁板設計作折彎處理（圖十二），與鋁副框通過抽芯錨釘連接，過渡半徑（外徑）一般在5-7mm之間，接口膠逢必須經
修整，才可能保證橫平豎直，對現場工人的技術水平要求較高，直邊板材設計（圖十一）則完全克服了這一缺點同時降低加工費用，同等寬幅的板面可作的分格更寬，以常規板塊分格1.2x2.1m為例，節約板材材料約5.8%。

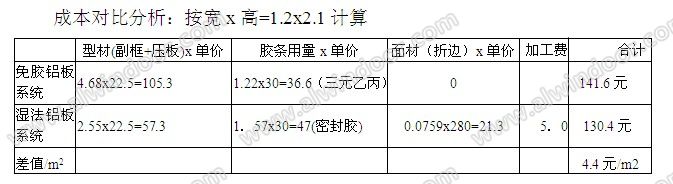

結論：免膠鋁板系統較濕法鋁板系統增加4.4元/平方米.
以上可看出免膠鋁板系統較之濕法鋁板系統成本相當，但是因其接縫潔凈，不存在硅膠污染問題，有自潔功能，在一定程度上延長了幕墻的清洗周期，降低了幕墻清洗費用，有較好的綜合效益。
五．結束語
由此可以看出，這套免膠施工鋁板既克服了濕法密封污染面材的問題，又具有開敞式接逢設計的優點，同時價格適中。隨著市場競爭的加劇，新產品才更能適應這一市場需求。當全國上下的幕墻公司紛紛進軍所謂的高端幕墻產品，而外行的業主們又難倪端倪的時候，應該看到國內的幕墻主流仍然以物美價廉的
框架結構為主，而在這一領域內我們的基礎研究不是多了，而是遠遠不夠；在任何一個哪怕是更微小的領域內，我們?nèi)杂泻荛L的路要走。 【完】
