淺析：鋁合金隔熱型材生產(chǎn)工藝控制

　　一、前言

　　隨著經(jīng)濟的發(fā)展，人們消費水平的不斷進步，生活的環(huán)境也趨于高檔化、環(huán)保性，而鋁型材（詞條“鋁型材”由行業(yè)大百科提供）行業(yè)也隨著消費者要求不斷提升，新型的門窗（詞條“門窗”由行業(yè)大百科提供）幕墻結(jié)構(gòu)不斷顯現(xiàn)，鋁型材的發(fā)展市場日趨多樣化。

　　近年來隨著人們對鋁合金門窗型材隔熱（詞條“隔熱”由行業(yè)大百科提供）要求越來越高，而鋁合金具有良好的導(dǎo)熱性能，這種物理特性卻又是建筑門窗保溫節(jié)能所要避免的，故隔熱型材也應(yīng)運而生，目前市場上的鋁合金隔熱型材主要為穿條式隔熱型材和澆注式隔熱型材，通過膠條或塑料阻隔內(nèi)外兩部分鋁合金的熱傳導(dǎo)性，從而有效的提高了建筑鋁型材門窗的保溫節(jié)能性能。并以此迅速打入市場，逐漸發(fā)展壯大。

　　二、生產(chǎn)簡要

　　隨著隔熱鋁型材市場的不斷推廣，廣大用戶的需求也與日俱增，肇慶亞洲鋁廠在多年的生產(chǎn)力里，通過不斷的摸索、嘗試、改進，終于有一套屬于自己的生產(chǎn)管理模式，在這里以亞洲鋁廠穿注膠車間隔熱型材穿條式和斷橋式的生產(chǎn)為實例，扼要概述隔熱型材鋁合金生產(chǎn)工藝控制，以便共同參考學(xué)習(xí)。

　　三、工藝流程

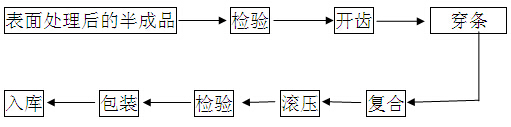

　　1、 穿條式隔熱型材

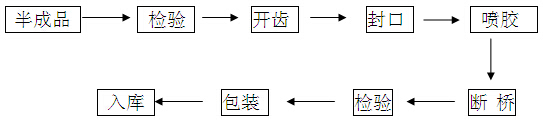

　　2、 澆注斷橋式隔熱型材

　　四、穿條式隔熱型材工藝控制

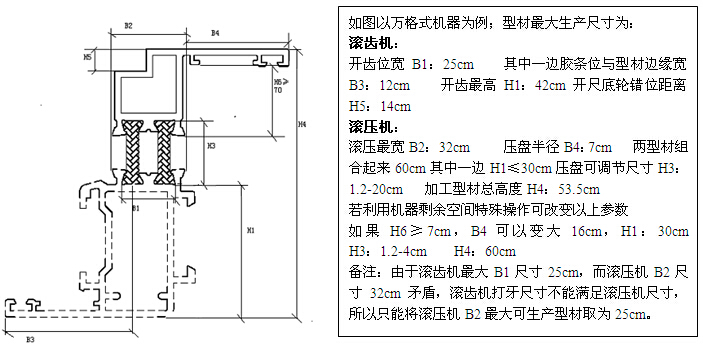

　　1、 穿條式隔熱型材原理

　　穿條式隔熱鋁型材通過開齒、穿條、滾壓等三道工序后，將隔熱條穿入鋁型材的隔熱條槽口內(nèi)，使鋁型材的內(nèi)外兩部分連接起來，通過鋁型材牢固咬合的復(fù)合方式達到隔熱保溫的效果。

　　2、 滾齒的目的是使鋁型材卡槽內(nèi)表面產(chǎn)生相對均勻排列的齒口，除去卡槽內(nèi)鋁型材在表面處理時形成的涂層，同時加大型材與隔熱條之間剪切時的摩擦力，提高成品剪切力。不同規(guī)格型材滾齒時,必須擺放在水平線上，以免滾齒的深度深淺不一，影響剪切力。同時應(yīng)根據(jù)需滾齒的產(chǎn)品用卡尺測量并確認(rèn)其齒間距離,然后根據(jù)材料的齒間距離調(diào)整壓齒模具（詞條“模具”由行業(yè)大百科提供）與之相符。再把產(chǎn)品輸入壓齒位置，調(diào)整好開齒模具的距離往下壓，使?jié)L齒模具剛好接觸到型材的穿條槽，然后再往下壓0.2-0.4mm，固定好所有限位裝置;實際生產(chǎn)過程中注意固定機械螺桿，以免因機械螺桿松動走位，造成開齒過深或過淺，以致成品性能達不到要求(24N/MM)。生產(chǎn)時應(yīng)先點動開動滾齒機進行壓齒,并檢查確認(rèn)壓齒合格后方可正批量壓齒，每種型號都必須先慢后快進行操作;

　　3、 穿條前必須了解所需膠條的型號、長度、數(shù)量，以免用錯膠條導(dǎo)致批量不合格品。穿膠條時必須將膠條拉直并保持與導(dǎo)向杠在同一直線上，確保所剪膠條與所需膠條的長度誤差為±1cm，且在穿條過程中禁止斷條相接。穿條時根據(jù)圖紙先把隔熱條穿入比重小的一半產(chǎn)品上，然后再將比重較小的一半產(chǎn)品連同膠條均速輸入另一半產(chǎn)品，不能過快，否則易刮傷隔熱條。穿入后要使隔熱條兩端整齊到位，絕不能縮位或過長，要分品種整齊單層擺放，以備工序滾壓之用，不能疊放以免刮傷產(chǎn)品。

　　4、 滾壓前先調(diào)試滾壓機，調(diào)整型材與滾壓機之間的距離，再將型材自然放平，人工輸入滾壓機內(nèi)至三組壓盤位置，調(diào)整壓盤高度使之與滾輪工作點位置相符。慢慢調(diào)上壓樣使之輕微接觸產(chǎn)品的程度為止,絕不能過力下壓。然后調(diào)整第一組壓盤與開作點接觸后輕微壓緊，調(diào)整第三壓盤與工作點接觸后輕微壓緊，調(diào)整第二組工作盤使之壓力至390±20(顯示表壓力)，調(diào)慢輸送速度，慢慢后退至第一組盤后再前進滾壓操作。檢查成品在水平線上的尺寸、彎曲度、剪切力，再重新調(diào)整第三組壓盤使之不彎曲，確認(rèn)合格才批量生產(chǎn)。型材滾壓時端頭易翹起或扭擰,原因主要是三組滾壓輪位置不在同一水平線上,可調(diào)節(jié)滾壓輪的水平位置;同時也可能是兩支型材本身翹曲現(xiàn)象比較嚴(yán)重。

　　五、澆注式隔熱型材工藝控制

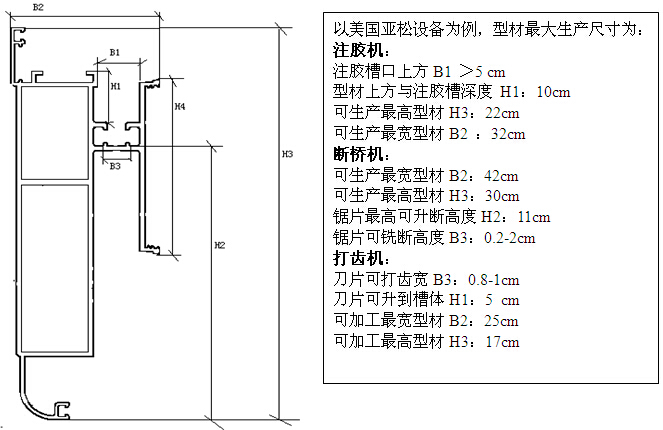

　　1、 澆注式隔熱型材保溫節(jié)能原理

　　澆注式隔熱鋁型材是把液態(tài)隔熱材料注入鋁合金型材隔熱槽內(nèi)并固化，切除鋁合金型材隔熱槽內(nèi)的臨時連接橋使之?dāng)嚅_金屬連接，靠液態(tài)隔熱材料固化后與鋁型材的粘接力連接內(nèi)外腔鋁型材，通過隔熱材料將鋁合金型材斷開的兩部分結(jié)合在一起的復(fù)合方式。

　　2、 開齒主要針對特殊氧化料、電泳料，通過加大型材與隔熱條之間剪切時的摩擦力，提高成品的剪切力;然后再封口，在型材兩端頭溝槽部位貼上膠紙，必須保證膠紙不能露出溝槽上表面，且一定要封緊，以免漏膠。同時注意保證隔熱槽表面清潔，不能有灰塵、油脂及臟物，以免影響成品的粘合力。注膠前先調(diào)整輥輪位置，使導(dǎo)向輥及壓料輥壓緊型材，開動傳送輥時，注意檢查型材移動過程中側(cè)面是否被擦傷。調(diào)整噴嘴，使其正對型材溝槽，且距溝槽頂部3-5mm。同時生產(chǎn)時膠水溫度應(yīng)控制在18-34℃，最佳18-23℃，相對濕度應(yīng)小于50%，冬天氣溫較低時應(yīng)將膠水加熱至18℃以上。膠水必須不間斷地攪拌，使之均勻，并使用干燥的壓縮空氣，澆注時應(yīng)保證壓力不小于90psi進行燒注，以保證兩種原料的正確混配。同時注膠時調(diào)整膠水流量與型材前進速度，使膠水充滿溝槽，不可過多或過少，一般情況下，膠水凝固后應(yīng)低于型材面0.1-0.5mm。不允許出現(xiàn)少膠、溢膠和有氣泡現(xiàn)象;送料時，必須靠緊滾輪用力向前推，且中間不能間隔。型材注膠后，卸料時應(yīng)輕拿輕放，勿使膠水溢出。

　　澆注完后若混合物上出現(xiàn)氣泡，則澆注槽中可能存有水分(混合物被水或非常潮濕的空氣污染),應(yīng)該檢查澆注槽體。從材料罐中取出材料驗證。另澆注完后型材堆放時應(yīng)保持水平，以免膠水未完全冷卻向低處流動。注膠后冷卻半小時方可斷橋，斷橋時鋸片厚度是最大所需切橋?qū)挾鹊?5%—100%。鋸切必須將鋁型材的臨時橋完全切除，控制切除的隔熱膠深度不超過1mm，切金屬臨時連接橋時，切口避免切口過深。

　　六、結(jié)束語

　　隔熱型材以鋁合金為主，以塑料為型材中間腔體（詞條“腔體”由行業(yè)大百科提供）達到隔熱保溫的目的，兼顧了塑料和鋁合金兩種材料的優(yōu)勢，它除了具有作為建筑型材所具有的特性外，還具有優(yōu)良的保溫性能和隔聲性能。隨著節(jié)能門窗（詞條“節(jié)能門窗”由行業(yè)大百科提供）的發(fā)展，鋁合金隔熱型材必將在建筑行業(yè)中被廣泛的應(yīng)用，其優(yōu)良的性能也得到廣大用戶的青睞，在鋁行業(yè)將會擁有更好的發(fā)展前景。【完】
