玻璃幕墻在伸縮縫處的交接處理方法

    2、幕墻垂直交接

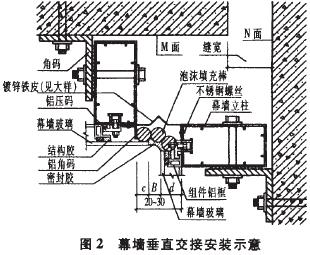

    幕墻垂直交接是指伸縮縫兩側玻璃幕墻處于互相垂直的兩個立面上，將玻璃垂直交接。處理時將立柱、橫梁及玻璃組件等構件在伸縮縫兩側分別安裝，注意使兩側幕墻構件安裝在相互垂直的立面上，M面玻璃端部與N面玻璃外表面相距20-30mm，在接縫處注入硅酮密封膠，如圖2。






    垂直交接玻璃幕墻的設計安裝處理要點如下：

    （1）幕墻骨架的安裝

    伸縮縫兩側幕墻骨架（立柱、橫梁）按常規方法安裝，立柱采用單邊角碼固定，圖2中M立柱外表面與N面立柱靠縫側面位于同一垂直面上。

    （2）玻璃組件的制作
    N面玻璃組件按常規方法制作，玻璃與鋁框邊緣持平：M面玻璃組件需作特殊處理，位于伸縮縫一邊的玻璃伸出鋁框，其它三邊與鋁框邊緣持平，玻璃伸出寬度由土建留設縫寬及鋁型材截面尺寸確定，但須保證伸縮縫兩側玻璃的距離為20-30mm。

    （3）玻璃組件的安裝
    N面玻璃組件按常規方法固定，M面玻璃組件按平接幕墻方法固定，安裝過程中必須確保M、N面幕墻相互垂直及兩面幕墻平整度符合規范要求。

    （4）鍍鋅鐵皮的制作與安裝
    宜采用厚度>=1.0mm的鍍鋅鐵皮，將其加工成圖2中大小圖所示的形狀，其中a、b、e的大小根據土建留設縫寬度及幕墻型材確定。M面鐵皮固定在立柱上，鋁角碼和鍍鋅鐵皮的安裝要在玻璃組件安裝前進行。

    （5）硅酮密封膠注膠
    密封膠施注前填充聚乙烯發泡條，其施工及材料要求與平接幕墻相同，但密封膠可從玻璃外表面起注。
