單元幕墻桿件計算探討

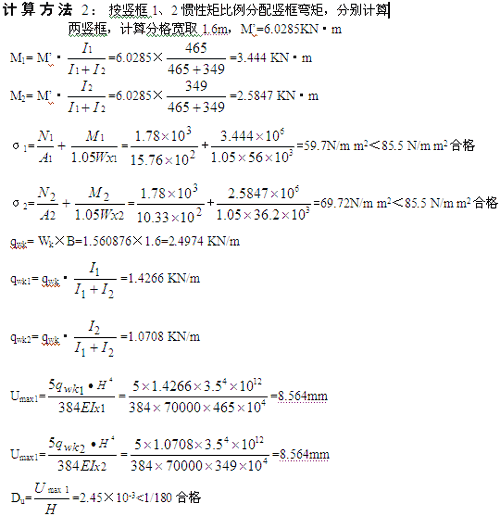

計算結果分析：雌雄豎框組成滑移組合式截面桿，二者有著共同的邊界約束條件，在荷載作用下二者各自沿自身截面中性軸產生變形，且產生的撓度相同，所以二者分配的荷載與其剛度成正比。因此這種計算方法是符合桿件實際受力情況的，建議采用此種計算方法。

    二、橫框強度及撓度計算：

    雌雄橫框亦是組合成滑移組合式截面桿，亦按荷載與其剛度成正比方式對單元板塊上橫框及下橫框分別計算，在此不再獒述。

    但單元板塊下橫框在板塊（玻璃）自重作用下產生的變形不可忽視，若單元板塊下橫框在自重作用下的撓度接近或超過δ(見左圖)，將對單元幕墻內視效果及抗震性能產生嚴重影響。


    例如某地區單元幕墻分格寬3m,δ=10mm,單元板塊下橫框撓度計算結果如下：

    垂直幕墻表面方向撓度U1=2.5mm
    板塊（玻璃）自重作用下產生的撓度U2=12.5mm
    總撓度U=（U12 +U12）0.5=12.75mm＜3000/180=16.67mm
    若按小于分格寬1/180作為判定條件，上述計算結果是合格的，但是雌雄橫框已經壓合在一起，對抗震性能產生極為不利影響，內視效果極為惡劣。

    因此在單元幕墻結構計算過程中必須對單元板塊下橫框在自重作用下的撓度必須單獨校核，建議可控制在小于δ/3以內。

    三、結束語
    單元幕墻在我國正在大面積使用，單元幕墻結構也處于不斷改進、推陳出新過程中，幕墻結構計算工具也是多種多樣的，結構計算在單元幕墻設計過程中無疑起著相當大的作用，如何選擇合理的力學模型將是我們長期面對的課題。本文討論的例子僅是簡單的計算方法，供幕墻設計人員討論和參考。

    參考文獻
   ［1］《玻璃幕墻工程技術規范》  JGJ102-2003
   ［2］《建筑結構靜力計算手冊》（第二版）
