第五部分 一般規(guī)定
5.1 建筑玻璃采光頂所選用的材料應符合國家現(xiàn)行產(chǎn)品標準的有關規(guī)定及設計要求，并應有出廠合格證及質(zhì)量證明書。
5.2 建筑玻璃采光頂選用材料的
力學性能應滿足設計要求。寒冷及嚴寒地區(qū)的采光頂應滿足寒冷地區(qū)防脆斷的要求。
5.3 采光頂安全及
耐久性符合設計要求。
5.4 當采用玻璃結(jié)構(gòu)支承時，玻璃梁應采用
鋼化夾層玻璃，且不應承擔側(cè)向附加荷載。玻璃梁應對溫度
變形，
地震作用和結(jié)構(gòu)變形有較好的適應能力。
5.5 采光頂應采取合理的
排水措施。
5.6采光頂防
結(jié)露（霜）應符合設計要求。
5.7采光頂
防火及排煙要求應符合GB50016和GB50045的有關規(guī)定。
5.8采光頂?shù)?a href='../../zsk/ct.asp?id=8764' target='_blank' style='font-size:1em; border-bottom:1px dotted blue;'>防雷要求應符合GB50057和JGJ/T 16的有關規(guī)定。采光頂?shù)姆览籽b置應與
主體結(jié)構(gòu)的防雷體系有可靠的連接。
5.9 采光頂有防冰雹要求時，應符合設計要求。
5.10采光頂?shù)脑O計應符合
建筑節(jié)能設計標準。
第六部分 材料
6.1 玻璃
6.1.1 玻璃采光頂?shù)牟Ａб瞬捎茫?a href='../../zsk/ct.asp?id=659' target='_blank' style='font-size:1em; border-bottom:1px dotted blue;'>夾層玻璃、
夾層中空玻璃。玻璃原片可根據(jù)設計要求選用，且單片玻璃厚度不宜小于6mm，夾層玻璃的玻璃原片不宜小于5mm。
條文說明：采光頂玻璃應采用
安全玻璃，安全玻璃包括
鋼化玻璃和夾層玻璃以及由其組成而成的玻璃。然而，建議采用夾層玻璃。因為，一旦鋼化玻璃發(fā)生破碎，其小顆粒的高空墜落對人及物體也會造成一定的傷害。因此 ，采光頂用鋼化玻璃僅限于玻璃面板的最高點距離地面不超過5米的情況。
6.1.2采光頂所采用鋼化玻璃應滿足GB15763.2的要求，
半鋼化玻璃應滿足GB17841的要求，鋼化玻璃宜經(jīng)過二次均質(zhì)處理。
6.1.3采光頂所采用夾層玻璃除應滿足GB9962的要求外，尚應符合下列要求：
a) 夾層玻璃宜為干法加工合成，夾層玻璃的兩片玻璃厚度相差不宜大于3mm；
b) 夾層玻璃的膠片宜采用
聚乙烯醇縮丁醛（
PVB）膠片；
PVB膠片的厚度應不小于0.76mm。
c) 暴露在空氣中的夾層玻璃邊緣應進行
密封處理。
說明：采光頂所用的夾層玻璃宜由半鋼化玻璃構(gòu)成。若采用鋼化玻璃，當兩片鋼化玻璃同時發(fā)生破碎時，夾層玻璃失去其應有的鋼度，可能導致整體
脫落。尤其當采用框支撐結(jié)構(gòu)時。

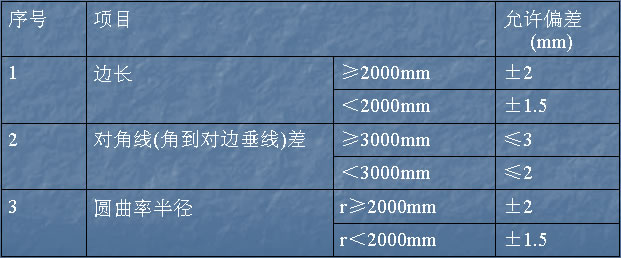

6.1.6 全玻璃采光頂玻璃加工后的允許偏差滿足表1的要求。
6.2 鋼材
6.2.1 采光頂支承結(jié)構(gòu)所選用的
碳素結(jié)構(gòu)鋼和低
合金結(jié)構(gòu)鋼應符合現(xiàn)行國家標準和行業(yè)標準的規(guī)定。并按照設計要求做
防腐處理。
6.2.2
不銹鋼材宜采用
奧氏體不銹鋼，且含鎳量不應小于8％。
6.2.3 鋼索壓管接頭應采用經(jīng)
固溶處理的奧氏體不銹鋼。
6.2.4
耐候鋼應符合GB/T 4171及GB/T 4172的規(guī)定。
6.3
鋁材
6.3.1 所采用的鋁
合金型材應符合GB5237中的高精級或超高精級的有關規(guī)定。
6.3.2 鋁合金型材的
表面處理，應符合GB5237規(guī)定的質(zhì)量要求，表面處理的膜厚、級別、種類應符合表2的規(guī)定。
6.3.3 鋁合金
隔熱型材應符合GB5237.6及JG/T 175的要求。
6.4 鋼索
6.4.1 玻璃采光頂使用的鋼索應采用
鋼絞線，且鋼索的直徑不宜小于12mm。
6.4.2 鋼索應符合標準JG/T XXXX的規(guī)定。
6.4.3 成套
拉索應有化學成份報告及產(chǎn)品質(zhì)量保證書。當生產(chǎn)廠家訂購非標準拉索時，應有其極限拉力試驗合格報告。
6.5 五金附件
6.5.1 所有五金附件應符合現(xiàn)行國家標準、行業(yè)標準。
6.5.2 選用的五金附件除不銹鋼外，應進行防腐處理。
6.5.3
五金件承載力和使用壽命應能滿足設計要求，主要受力五金件應進行承載力驗算。
6.6 密封材料
6.6.1
橡膠制品應符合HG/T3100和GB/T 5574的規(guī)定，宜采用
三元乙丙橡膠、
氯丁橡膠及
硅橡膠。
6.6.2
硅酮結(jié)構(gòu)密封膠的性能，應符合GB 16776的規(guī)定。使用前，應經(jīng)國家認可的檢測機構(gòu)進行與其相接觸的有機材料的
相容性和被
粘接材料的
剝離粘結(jié)性試驗，并應對
邵氏硬度、標準狀態(tài)
拉伸粘結(jié)性能進行復驗。
硅酮結(jié)構(gòu)
密封膠生產(chǎn)商應提供其
結(jié)構(gòu)膠的變位承受能力數(shù)據(jù)和質(zhì)量保證書。（此條討論沒有確定）
6.6.3
耐候密封膠的性能應符合JC/T 882的規(guī)定。選用時必須注明產(chǎn)品的
位移能力級別和
模量級別。產(chǎn)品進場驗收時，必須檢查產(chǎn)品級別和模量的符合性，使用前應進行剝離粘結(jié)性試驗。
6.6.4
中空玻璃用彈性密封膠應符合JC/T486的規(guī)定。隱框玻璃結(jié)構(gòu)用的
中空玻璃用
彈性密封膠還應符合GB16776的規(guī)定。
6.7 其它材料
6.7.1 單組份硅酮結(jié)構(gòu)密封膠配合使用的低
發(fā)泡間隔雙面膠帶，應具有
透氣性。
6.7.2 宜采用聚乙烯泡沫條作填充材料，其
密度不應大于 37kg/m3。
上一頁12下一頁
