3．2污染性
由于纖維水泥板內(nèi)部有許多微孔，密封膠里所含的一些有機(jī)物如
增塑劑和未反應(yīng)完的高分子
聚合物以及一些載體和
添加劑，特別是某些低沸點(diǎn)的可揮發(fā)性物質(zhì)隨著時(shí)間推移會(huì)慢慢滲入到板塊的微孔里，并吸附灰塵，從而造成
板材的污染。普通的幕墻
硅酮膠，尤其是接縫密封用途的
硅酮耐候膠，通常需要在密封膠配方中添加一定含量的增塑劑，以滿足接縫伸縮變化的位移能力要求。這些增塑劑不參與體系反應(yīng)，以游離狀態(tài)存在于
固化膠體中，隨時(shí)間推移可能會(huì)遷移至纖維水泥板的孔隙中，宏觀表現(xiàn)為纖維水泥板污染。值得注意的是，實(shí)際工程應(yīng)用中污染問(wèn)題的出現(xiàn)，常常是幕墻投入使用半年或一年后才開(kāi)始顯現(xiàn)，具有明顯的滯后性，而一旦發(fā)生，很難用化學(xué)或物理方法將其去除。杜絕纖維水泥板污染的最有效方法是的通過(guò)技術(shù)上的配方設(shè)計(jì)，從根本上消除產(chǎn)生污染的潛在誘因。按照GB/T 23261-2009[2]《石材用
建筑密封膠》附錄A污染性試驗(yàn)方法測(cè)定前述1－10＃硅酮密封膠與纖維水泥板的污染性，結(jié)果見(jiàn)表3。
由上表可見(jiàn)，使用特殊配方設(shè)計(jì)的纖維水泥板幕墻用硅酮密封膠可以有效預(yù)防污染。
3．3耐候性
長(zhǎng)期風(fēng)吹日曬及冬夏溫差變化等惡劣環(huán)境是影響密封膠耐久性的重要因素。而卓越的耐紫外、耐候、耐高低溫等性能則是硅酮密封膠區(qū)別于其它一般有機(jī)類膠粘材料所特有的共同特性。這是由于硅酮所特有的化學(xué)分子結(jié)構(gòu)決定的，其Si—O鍵能大，主鏈不易為紫外線破壞，同時(shí)又由于硅酮分子的玻璃化溫度遠(yuǎn)比一般有機(jī)材料低，因此硅酮類材料在低溫條件下（－50℃）仍然可以保持良好的彈性，不脆化、不開(kāi)裂，高溫條件下（200℃）下不易發(fā)軟降解，在較寬的溫度變化范圍可保持性能穩(wěn)定。硅酮密封膠這些優(yōu)越特性是其在建筑領(lǐng)域廣泛應(yīng)用的重要原因，也是纖維水泥板幕墻接縫密封的首選材料。
3．4位移能力
纖維水泥板幕墻用硅酮耐候密封膠應(yīng)滿足相應(yīng)的位移能力要求，承受板塊在低溫收縮高溫膨脹的變化下對(duì)接縫冷拉熱壓、以及荷載造成的纖維水泥板塊的位移，并為接縫寬度設(shè)計(jì)、施工誤差等方面提供必要的選擇性和安全范圍。雖然理論上講，只要接縫設(shè)計(jì)得當(dāng)，并不一定要選擇位移能力高的密封膠，但是由于在幕墻制作和安裝過(guò)程中有時(shí)會(huì)有較大的偏差，導(dǎo)致局部膠縫過(guò)窄，這些部位的密封膠無(wú)法滿足接縫的變位，一段時(shí)間以后就會(huì)發(fā)生開(kāi)裂、漏水等問(wèn)題。因此在實(shí)際工程中選用位移能力高一些的密封膠，可以降低幕墻日后出現(xiàn)漏水問(wèn)題的概率。此外，在接縫要求不高時(shí)，使用較高位移能力的優(yōu)質(zhì)產(chǎn)品也可以合理降低接縫設(shè)計(jì)寬度，減少用膠量，從而降低幕墻建設(shè)成本。
3．5一種纖維水泥板幕墻用硅酮耐候密封膠介紹

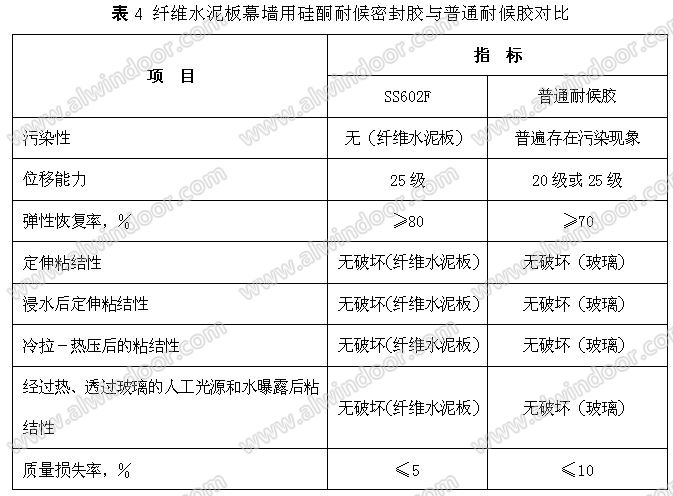

SS602F纖維水泥板幕墻用硅酮耐候密封膠是單組分，中性固化，專為纖維水泥板的密封而設(shè)計(jì)的硅酮耐候密封膠。通過(guò)SS602F產(chǎn)品的特殊配方設(shè)計(jì)，密封膠對(duì)纖維水泥板具有優(yōu)良的粘結(jié)效果，并且不會(huì)對(duì)其產(chǎn)生污染，同時(shí)兼具有硅酮耐候膠的優(yōu)異的耐老化、耐紫外線、耐臭氧、耐水等耐氣候老化性能。主要性能指標(biāo)及與普通耐候膠的對(duì)比見(jiàn)表4。
3．6施工應(yīng)用
密封膠與其他已成型材料有所不同，它出廠時(shí)只是密封在包裝瓶或包裝容器中，經(jīng)過(guò)施工以后才被安裝到要密封的部位，因此密封膠能否實(shí)現(xiàn)良好的粘結(jié)密封作用，不僅取決于密封膠本身的性能和質(zhì)量水平，還取決于其應(yīng)用過(guò)程是否正確。安裝過(guò)程建議按照下列步驟進(jìn)行[3]：
�。�1）粘結(jié)性試驗(yàn)：施工前先進(jìn)行膠與基材的粘結(jié)性試驗(yàn)，確定膠與基材如何能獲得良好的粘結(jié)，選用何種清洗劑，是否需要使用底涂，選用何種底涂；
�。�2）接口清潔：可以使用自來(lái)水沖洗或用溶劑清洗（如丙酮、二甲苯等）。
（3）安裝背襯材料：安裝背襯材料有利于密封膠的修整，有效控制打膠深度，并能避免三邊粘結(jié)造成膠體受力不均而過(guò)早破壞。背襯材料可選用閉孔式、不吸水、可壓縮性的泡沫棒，直徑應(yīng)為接縫寬度的25%左右。安裝時(shí)不得使用尖銳工具，應(yīng)避免其表面破損，以防出現(xiàn)放氣導(dǎo)致密封膠起泡。
�。�4）涂敷底涂：由于材料性質(zhì)多樣，無(wú)法保證密封膠與所有材料均具有良好的粘結(jié)性，在出現(xiàn)粘結(jié)不佳的情況時(shí)，涂敷底涂是有效的解決方式。工程施工人員應(yīng)根據(jù)粘結(jié)性試驗(yàn)結(jié)果，按要求施用底涂，以確保工程質(zhì)量。
�。�5）施打密封膠：施膠過(guò)程應(yīng)平穩(wěn)連續(xù)，及時(shí)修整，確保無(wú)氣泡、隆起等現(xiàn)象。
4 結(jié)語(yǔ)
纖維水泥板幕墻接縫密封應(yīng)用中，應(yīng)充分考慮到面板的特殊性，選擇與纖維水泥板粘結(jié)性良好而又不對(duì)其產(chǎn)生污染的專用密封膠，才能保證工程質(zhì)量。
參考文獻(xiàn)
[1] GB/T 13477.18－2002 建筑密封材料試驗(yàn)方法 第18部分：剝離粘結(jié)性的測(cè)定，中國(guó)標(biāo)準(zhǔn)出版社，北京，2002
[2] GB/T 23261－2009石材用建筑密封膠，中國(guó)標(biāo)準(zhǔn)出版社，北京，2009
[3] 朱應(yīng)和，曾容，張冠琦，道路用硅酮密封膠及其工程應(yīng)用，中國(guó)建筑防水，2009；（1）：11-15
上一頁(yè)12下一頁(yè)
