節能建筑的外墻保溫案例分析與措施

　　1.2 施工因素

　　(1)粘貼保溫板時，施工人員未按規范要求涂膠，出現“花粘”現象，導致有效粘貼面積不能達到40%，從而降低保溫層與基層的粘結力，造成脫落隱患。常用的保溫板布膠方案有兩種，分別為點框法和條粘法，采用哪種方案可根據外墻面的平整度和垂直度決定。兩種布膠方案的具體規范做法如下：

　　a.點框法布膠：用抹刀在每塊保溫板四周邊涂抹寬約60mm，厚度約10mm的粘結劑（詞條“粘結劑”由行業大百科提供），然后再在保溫板中部均勻抹上8塊直徑約120mm、厚度10mm的粘結點，此粘結點要布置均勻。必須保證粘結層與基層有效粘結面積柔性飾面達到40%以上，面磚飾面達到60%，板口宜留50mm排氣口。

　　b、條粘法布膠：使用專用的抹子，在整個保溫板背面滿涂膠粘劑（詞條“膠粘劑”由行業大百科提供），保持抹子與板面成45˚角，緊貼保溫板并刮除鋸齒間其余的膠粘劑，形成鋸齒的膠漿條。該粘結方法適用于平整度較好的基層墻體。

　　(2)沒有可靠的冬季施工措施，甚至在過低溫度或雨雪天氣強行施工，卻不采取任何防凍措施，使得膠粘劑水化不完全，粘結強度受到極大的影響，無法保證外保溫系統的粘結效果。在受到外界拉力時，破壞界面在粘結面上，不符合JG149-2003的“拉拔試驗破壞界面在保溫板內”的規范要求。

　　(3)聚合物砂漿的質量不穩定，水泥和砂的配比全憑經驗，并且現場攪拌砂漿不均勻，造成材料的不穩定性，影響砂漿性能，最終導致開裂。聚合物（詞條“聚合物”由行業大百科提供）膠粘劑的正確配置方法是在干凈的塑料桶里倒入一定量的液料，采用手持式電動攪拌器邊攪拌邊加粉劑粘結劑，加液體量約為粉劑的20-21%;充分攪拌5-7分鐘，直到攪拌均勻，稠度適中，放置5分鐘熟化;使用時，再攪拌一下即可使用。切記一定要攪拌充分，粘度要求是剛粘貼上的保溫板不下垂，不可加水過多;注意聚合物改性粘結劑只需加液料，不可加入其他添加料如水泥、砂、防凍劑及其他異物;注意調好的粘結劑應在4小時內用完;工作完畢，務必及時清洗干凈工具。

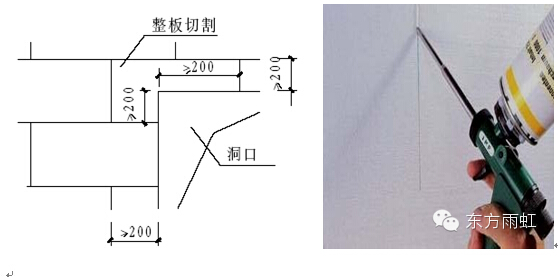

　　(4)粘貼保溫板時，沒有錯位咬合，保溫板錯縫距離未達到規定標準，導致局部出現通縫，在窗戶四角沒有采用整塊板切割（詞條“切割”由行業大百科提供）成型，并且板間接縫沒有用發泡膠填充，而是用膠粘劑或抹面膠漿填充。正確的排板方式如下：

　　(5)在玻纖網格布的粘貼過程中，應該先抹抹面膠漿，再鋪設網格布，禁止網格布干搭接，并要按規范要求的搭接長度進行搭接，上下方向80mm，左右方向100mm，且在窗腳處墻面沒有按規范要求在門窗洞口四角斜向45。鋪設200mm*300mm的增強網，否則容易在窗腳處出現斜向裂縫。

　　(1)保溫板材料問題

　　使用劣質巖棉板，其抗拉強度（詞條“抗拉強度”由行業大百科提供）過低，低于標準要求限度，不能滿足保溫系統自重以及飾面層荷載對其強度的要求，最終導致巖棉板被拉損破壞，引起保溫層整體破壞脫落。

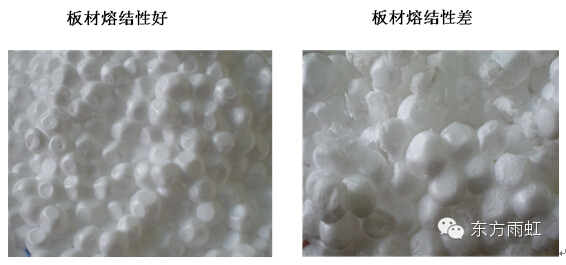

　　部分保溫廠商對保溫板的質量重視不夠，板材未達自然養生陳化42天時間(有的甚至陳化不足10天)，便提前出廠，使用在工程上造成板材的熔結性較差、收縮率高、變形大，使局部出現過量收縮和溫差應力不均勻，從而引起接縫之間產生裂縫，甚至引起保溫層脫落。

　　(2)聚合物砂漿材料問題

　　抹面膠漿柔性不足，無法分散溫度變化時產生的應力，收縮較大，使用在工程上易造成裂縫。

　　(3)耐堿網格布材料問題

　　使用耐堿斷裂強力低的網格布，其徑向和緯向耐堿拉伸斷裂強力均未達到750N/50mm，未符合國家現行外墻外保溫技術標準(JG149-2003)，不能有效分散面層的收縮壓力，在自然界溫度、濕度變化時易產生應力集中，很容易導致面層開裂。質量合格的耐堿網格布的外觀無斷經、斷緯和破洞，表面無涂覆不良。

　　(4)錨固件材料問題

　　廉價、劣質、未獲得認證、不匹配的錨固件很可能將會導致嚴重的質量安全性問題。再加上錯誤的施工，錨固件的埋設深度和錨固數量不符合設計規范要求，導致這種質量風險更加高，以至于沒有任何安全性可言。目前，在國內裸釘錨固件和很容易彎曲的錨固件，在工地隨處可見。規范做法是應該根據基層材料選用合適規格的錨栓，安裝完畢后及時用砂漿密封圓盤。錨栓通常情況下包括具有防腐性能的金屬螺釘和帶圓盤的塑料膨脹套管兩部分。金屬螺釘應采用不銹鋼或者經過表面防腐處理過的金屬加工制成。塑料釘和帶圓盤的塑料膨脹套管應采用聚酰胺、聚乙烯或聚丙烯（詞條“聚丙烯”由行業大百科提供）制成。錨栓有效錨固深度不小于25mm，塑料圓盤直徑不小于50mm。當基墻為砂加氣或粉煤灰加氣塊時，有效錨固深度不小于50mm。當基墻為空心小砌塊或多孔磚時，應采用回擰打結功能的錨固件。錨固件錨固深度不小于30mm;當基層墻體為加氣混凝土制品時，其進入的有效錨固深度不應小于50mm。錨栓數量對于涂料及面磚飾面是不同的，當使用涂料飾面時，20米以下每平米不得少于4個，20米以上每平米7-9個;當使用面磚飾面時，20米以下每平米不得少于6個，20米以上每平米7-9個，且錨栓數量應符合設計要求及《外墻外保溫工程技術規程》JGJ 144-2004的規定。

　　三、外保溫專業施工的重要性

　　建筑節能是利國利民的大事，尤其是在能源短缺的今天尤為重要，目前暴露出的外保溫工程質量問題應該得到重視。否則，再過幾年，現在施工的項目就會出現更嚴重的質量問題，到那時再回頭解決就會付出更大的代價!

　　通過上訴分析可以看出，外保溫施工是存在問題的，影響外保溫工程質量問題的因素有很多，主要為設計、施工、材料三個方面，需要設計師在圖紙設計方面提供詳細的節點設計，建設投資單位在材料使用方面有足夠的支持，現場施工單位在工種間緊密銜接方面提供足夠的配合。設計是前提，材料是基礎，施工是關鍵，維護是保障。其中，施工環節最為重要，可以彌補設計上的不足，同時，選擇性能優異的材料、標準的節點配件、對成品使用的維護也很重要。【完】
