透過工程案例展示幕墻技術的演變

　　從1981年至今，中國幕墻經歷了輝煌的30年，這30年來，特別是2001~2011年這第三個10年，我國幕墻的技術水平有了質的飛越，不僅保持幕墻大國的地位，更向幕墻強國邁進。幕墻技術水平提高主要表現在幕墻的表現形式、新型材料的應用、新的幕墻系統、幕墻標準規范的編制等幾個方面。

　　幕墻的新表現形式

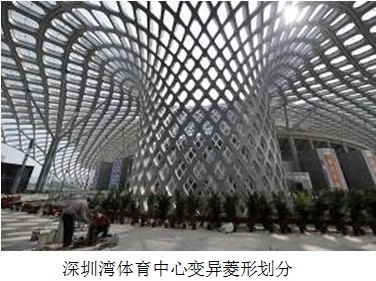

　　(1)非常規劃分板塊的幕墻

　　大多數幕墻采用四邊形板塊，近年來幕墻形狀日趨復雜，涌現出采用各種不同類型板塊的一些工程，采用三角形板塊更能適應復雜的曲面。

　　(2)非光滑表面的幕墻

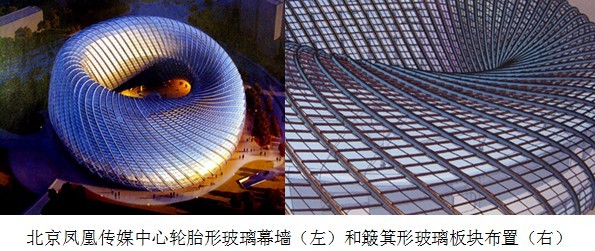

　　幕墻的板塊是立體的盒子或者簸箕，形成凹凸進出的立體墻面，得到特殊的藝術效果。當幕墻為復雜的雙曲面時，采用立體板塊單元能方便調節，容易擬合預定的曲面。北京鳳凰傳媒中心為輪胎形墻面，由簸箕形玻璃板塊拼合而成。

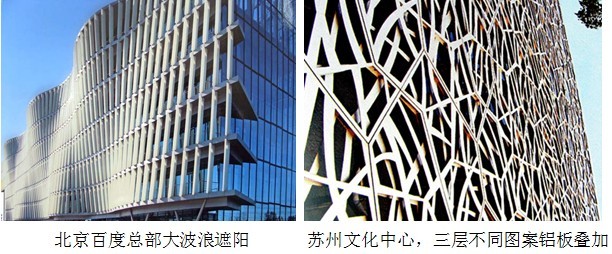

　　(3)形式多樣的新穎遮陽裝置

　　新型遮陽板也是組成幕墻新穎手法的一部分，典型實例如下圖所示。

　　新型材料的應用

　　各種新型玻璃

　　(1)超大尺寸玻璃

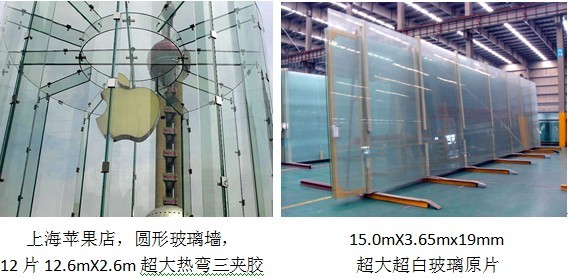

　　目前國外生產的熱彎鋼化夾膠玻璃（詞條“鋼化夾膠玻璃”由行業大百科提供）的最大長度為6m。2010 年我國已經生產了12.6m×2.6m的熱彎鋼化三夾膠超大規模的玻璃，用于上海蘋果專賣店，每塊超大玻璃的售價達100萬元人民幣。2011年已經生產15.0m×3.6m的三塊12mm夾膠玻璃（詞條“夾膠玻璃”由行業大百科提供）。長度達18m的產品已供貨香港蘋果。

　　(2)離子性和反射型中間膜新型夾膠玻璃

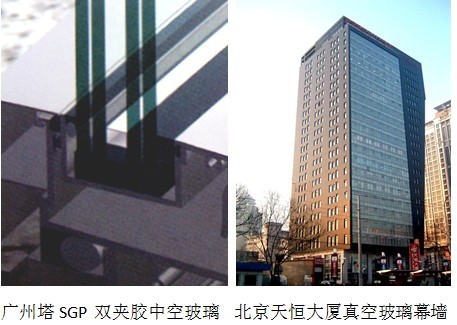

　　離子性中間膜(商品名稱SGP)剪切模量比PVB 高得多，對溫度敏感度較低，可以考慮夾膠玻璃的部分整體作用，因而可以提高夾膠玻璃的承載力，滿足大風力下大尺寸玻璃的受力要求。廣州塔玻璃幕墻高度達460m，它的夾膠玻璃采用了SGP 中間膜。

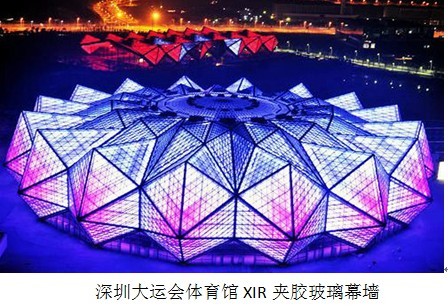

　　采用反射型中間膜(商品名稱XIR)的夾膠玻璃即可滿足節能要求，無須做成夾膠中空玻璃。單夾膠與夾膠中空相比可節省玻璃30%~50%，而且自重減輕后使支承結構用材相應也減少，從而達到節能和減排的目的。

　　(3)真空玻璃

　　與中空玻璃不同，真空（詞條“真空”由行業大百科提供）玻璃中間層只有2mm厚，抽成真空， 其保溫隔熱（詞條“隔熱”由行業大百科提供）性能可以滿足要求。北京天恒大廈采用了8000m2的真空玻璃，這也是目前世界上最大的真空玻璃幕墻工程。

　　各種金屬板

　　金屬幕墻常規采用鋁板。現在，根據建筑設計的各種要求，不銹鋼板（詞條“不銹鋼板”由行業大百科提供）、銅板、鈦板和鈦鋅板已在多個大型工程中采用。

　　陶板

　　陶板風格古樸， 防火、耐久和容易維護。尺寸通常寬150~300mm，長450~900mm，厚15~30mm ，開有縱向通孔，通過背槽、掛件連接到橫梁。板邊有企口，開縫不打膠（詞條“打膠”由行業大百科提供）。

　　非花崗巖石板

　　花崗巖石板幕墻已廣泛應用，目前最高的花崗巖幕墻為廣州廣晟大廈，建筑高度330m，石材幕墻高280m。近年來，砂巖、大理石、洞石等強度（詞條“強度”由行業大百科提供）較低的非花崗巖石材普遍應用于公共建筑和高層建筑的幕墻。非花崗巖石材要求表面防水處理，背面加貼玻璃布，并宜采用背部連接。
