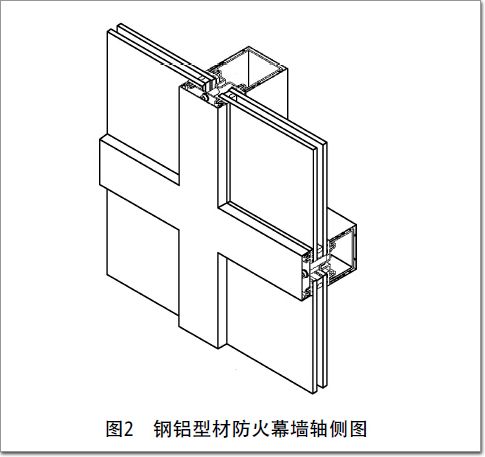

鋼鋁組合防火玻璃幕墻及隔墻具有優良的建筑效果及較高的經濟性。鋁合金(6063-T5)強度設計值85.5MPa,彈性模量E=0.7×10的五次方MPa ,鋼材(Q235B )強度設計值215MPa ,是鋁合金的2.5倍;彈性模量E =2.l×10的五次方M Pa,是鋁合金的3.0倍,而有表面防腐處理的鋼材價格不到鋁合金的1/3。因此,較小截面（詞條“截面”由行業大百科提供）尺寸的鋼材可以形成較大的幕墻分格,增加了玻璃幕墻的通透性;鋼型材加鋁合金裝飾蓋,在外觀上與鋁合金型材一樣美觀大方,具有較好的建筑效果;施工上可以沿用鋁合金玻璃幕墻的施工方法, 避免了鋼型材施工需要現場電焊、噴漆的麻煩;產品系列化、系統化;此外,多種明框蓋板型材、多種五金及密封配件可通用互換,安裝簡便。
2.2.2鋼質防火門窗
近年來央視大樓、沈陽皇朝萬鑫等高層建筑火災帶給人們的反思,除了建筑物外圍護結構所選定的保溫材料必須具有可靠的防火性能外,莫過于火災向高空迅速蔓延時, 消防救援設備受高度所限導致的無法救援, 這就需要在倡導建筑節能減排的同時, 強化建筑物的自救措施。這里的自救措施主要有兩種:主動自救措施和被動自救措施。主動性措施指直接限制火災發生和發展的技術, 如火災探測報警技術、噴水滅火等;被動性措施指提高或增強建筑構件或材料承受火災破壞能力的技術,如提高建筑構件耐火性能的技術等。這些完善的自救措施,比消防隊員更能應付突發火災。門窗作為建筑物外圍護的開口部位,是建筑消防設施必不可少的一環,其防火性能已成為防止高層建筑火焰層間蔓延的關鍵因素,防火門（詞條“防火門”由行業大百科提供）窗質量的好壞直接影響建筑物抗御火災的能力。鋼質防火門窗是一種薄壁、截面面積大、形狀復雜的空腹結構, 這種鋼結構特別適合采用連續冷彎生產。國內傳統的鋼質防火門窗由于受技術和設備的限制,一般均采用多個部件分別進行冷軋后再焊接而成,這種生產方式的鋼框架一個明顯的弊端是框架的生產需要經過多個人工步驟,產品由于焊接熱變形后精度不高，并且難以加工生產復雜斷面的門窗型材。鋼質防火門窗型材冷彎成型技術是一種節省材料、節約能源、高效率的金屬成型工藝，它是采用優質的熱軋或冷軋鋼材作為原材料，常溫下經拉拔、沖壓、折彎或輥式彎曲成型機組加工而成。其成品生產工藝包括：冷彎材料準備、開卷工藝、矯平工藝、成型工藝、焊接工藝、切斷收集工藝等�；诔墒斓睦鋸澇尚突A(chǔ)理論支持，利用CAD/CAM對鋼質防火門窗進行產品工藝設計以及冷彎設備的輥型設計，生產出的鋼質防火型材具有產品外觀精度高、斷面尺寸精度高、機械性能良好、重量輕等特點。同時。通過其空腹結構設計，能降低門窗框架吸熱速度，進一步提高其防火時間，使得鋼質防火門窗防火性能與防火玻璃防火性能更加配套，充分發揮防火門窗整體防火性能。傳統認為鋼門窗的結構截面小、強度低，實際上則恰恰相反，以門窗的主受力構件中立挺為例，在中立挺的抗風壓強度計算中，經常采用以下材料力學公式：
[σ] ≤M/W
[σ]—材料的許用應力;
M—作用于主受力構件上的彎矩;
W—材料截面的抵抗距。
W=I/Y
式中：I—型材截面的主慣性矩;
Y—型材截面型心距主慣性矩軸方向外輪廓面兩個距離的最大值。
鋼材的許用應力是[σ] =210 MPa;鋁合金的許用應力是[σ] =70 MPa，正好是3倍之差。由于[σ]與I呈線性關系，當作用于主受力構件上的彎矩一定，使用鋼質型材時，截面的主慣性矩僅需鋁合金型材的1/3即可，而鋁型材的厚度需要達到鋼質型材的3倍才能承受相同的荷載。
目前，國家在大舉推行建筑外墻保溫的節能舉措，然而在當前大部分建筑保溫材料燃燒性能未達到A級的情況下，采用防火玻璃門窗與目前尚在大量使用的(例如B1、B2級)外墻保溫材料結合應用的方案，是阻止火災蔓延、減少火災破壞、為生命和財產提供保障的一個經濟、有效的解決方法。當高層建筑外墻發生火災時，防火玻璃門窗可以有效阻止火勢和煙霧向建筑內部蔓延及滲透，避免了普通門窗玻璃受火破裂后成為燃燒通道，引發內部火災并演變成復合型火災，保障建筑內部的生命和財產安全。
前期央視熱播的《超級工程》，上海中心（詞條“上海中心”由行業大百科提供）大廈給人留下了深刻的印象，該建筑的設計方案由美國Gensler建筑設計事務所完成，主體建筑結構高度為580 m，總高度632 m，總投入超過148億元，將于2015年全面建成并啟用，成為世界第一綠色摩天高樓。上海中心大廈內幕墻系統是目前在建高層建筑工程中最為復雜的建筑幕墻系統之一，首次使用了從未出現在350 m以上超高層建筑（詞條“超高層建筑”由行業大百科提供）中的雙層玻璃幕墻，幕墻類型主要為單元式、框架式防火玻璃幕墻系統，而內幕墻所遇到的防火技術難題也是史無前例的，上海中心大廈的內幕墻工程是真正意義上的防火玻璃幕墻，該項目將使用近10萬m2的單片防火玻璃，并配以精密鋼鋁型材支架系統。

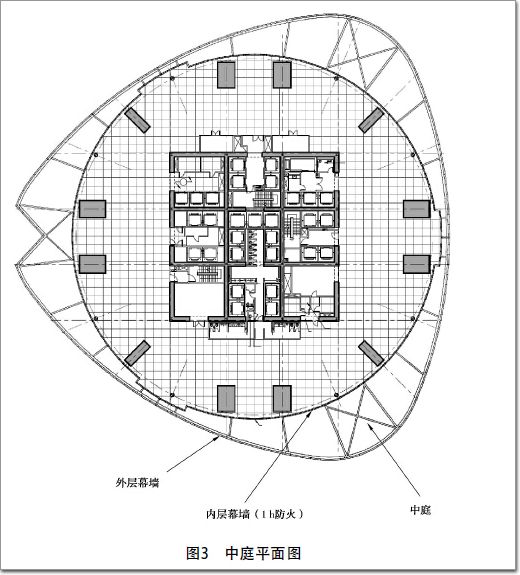

上海中心大廈的內外幕墻之間，形成超大空間的中庭結構(圖3)，中庭自上至下分為7段，作為防火分隔設施的防火幕墻位于內幕墻，其作用是通過防火幕墻這道防火分隔使不同的樓層形成獨立封閉的防火分區，進而防止火焰的層間蔓延。內幕墻防火設計的依據是國家規范對中庭有相關規定，即中庭與建筑內部的防火分隔設施為幕墻體系時，作為防火分隔設施建筑維護構件其耐火極限不應低于1.0 h并設置自動噴水滅火系統進行保護。

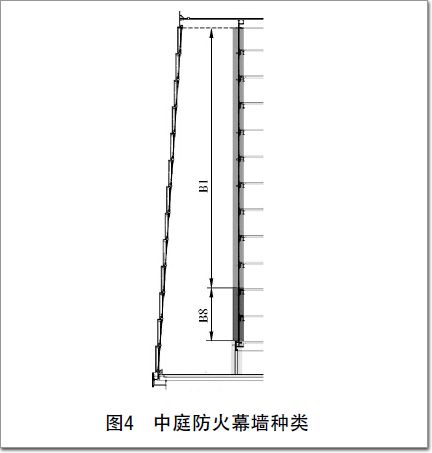

上海中心大廈庭體量大，最高達到61.9 m，在性能化評估階段，根據中庭大體量對煙氣的容納、緩沖作用，其在真實火災條件下的受火面積及影響與標準試驗有一定區別(圖4)：內幕墻溫度較高的區域(B8幕墻系統)，火災時不僅受煙氣影響，而且直接暴露在火源輻射范圍內;其它區域(B1幕墻系統)鑒于離火源較遠，F(xiàn)DS模擬中顯示除頂部受到煙氣影響外，B1幕墻系統在8 MW火災荷載下溫度均在240 ℃以下，溫度較低�？紤]到這些差異，在確定B1幕墻測試方案時，最初是考慮采用等效曝火時間或選取接近實際火災的條件進行實驗：
�、俨捎脴�(biāo)準實驗爐進行測試。等效曝火時間為中10min(基于標準實驗曲線函數及8 MW火災升溫函數，求積分計算得出)，若等效曝火時間內構件能維持完整性，即認為在模擬的8 MW火災下，遠離火源的構件能保持完整性;
�、谀M實際火場設置實驗參數。參考相關實驗數據，單位面積油盤火的火災規模達到1.37MW，本項目8MW火災可按6m油盤火考慮，構件離火源最近距離按10 m設計，實驗時間為1 h，觀測構件能否在1 h內保持完整性。
設計團隊最終確定，B1幕墻系統采用標準耐火試驗條件，升溫到240 ℃恒溫1 h;B8幕墻仍采用標準耐火試驗，耐火時間1 h。
上海中心大廈，位于浦東的陸家嘴功能區，占地3萬多平方米，所處地塊東至東泰路，南依銀城南路，北靠花園石橋路，西臨銀城中路，為上海陸家嘴摩天大樓建設計劃最后的壓軸工程。其建筑設計方案由美國Gensler建
經充分論證及大量試驗驗證，對于1 h防火要求的上海中心內幕墻，B1幕墻系統最終采用鋁合金幕墻外加室內噴淋保護，玻璃采用夾層中空防火玻璃，即外片采用6 mm超白半鋼化玻璃（詞條“半鋼化玻璃”由行業大百科提供）+0.89 SGP夾膠層+6mm超白半鋼化玻璃(出于防玻璃自爆考慮)，內片采用8 mm超白防火玻璃; B8幕墻系統最終采用精密鋼鋁型材結構(圖5、圖6)，玻璃采用雙面中空防火玻璃，即中空玻璃的內外片均采用8mm超白防火玻璃，整個防火幕墻系統可以提供完整、對稱防火功能，不再設置噴淋保護系統。
3 結語
防火玻璃及系統技術是建筑防火的重要環節，而理想的框架設計是實現防火玻璃系統耐火性能的關鍵，以防火玻璃及鋼型材(或鋼鋁結合型材)為主體的防火玻璃系統可滿足建筑門窗、幕墻和隔墻等的不同防火要求，隨著全社會對建筑防火問題的愈發重視，防火玻璃及框架系統已開始在上海中心大廈這一標志性建筑得到突破性應用，這也預示著我國防火玻璃及系統技術的良好發展空間和前景�！就辍�
