幕墻技術研究進展

　　本篇文章內容由[中國幕墻網]編輯部整理發布：

　　從1981年至今,中國幕墻經歷了輝煌的30年,這30年來,特別是2001—2011這第三個10年,我國幕墻的技術水平有了質的飛越,不僅保持幕墻大國的地位,更向幕墻強國邁進。幕墻技術水平的提高主要表現在幕墻的表現形式、新型材料的應用、新的幕墻系統、幕墻標準規范的編制等幾個方面。

　　幕墻的新表現形式

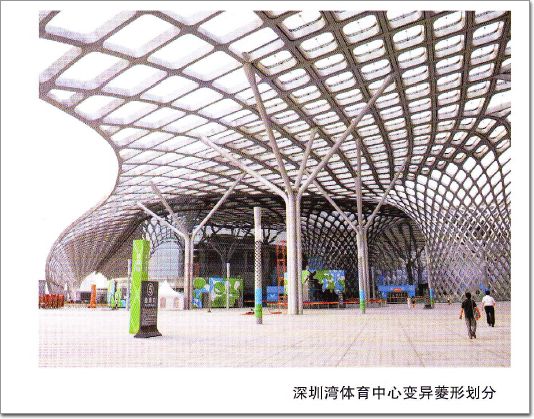

　　非常規劃分板塊的幕墻

　　大多數幕墻采用四邊形板塊,然而近年來幕墻形狀日趨復雜,涌現出一些采用各種不同類型板塊的工程，其中采用三角形板塊更能適應復雜的曲面。

　　非光滑表面的幕墻

　　幕墻的板塊是立體的盒子或者簸箕,形成凹凸進出的立體墻面,得到特殊的藝術效果。當幕墻為復雜的雙曲面時,采用立體板塊單元能方便調節,容易擬合預定的曲面。北京鳳凰傳媒中心為輪胎形墻面,由簸箕形玻璃板塊拼合而成。

　　形式多樣的新穎遮陽裝置

　　新型遮陽板也是組成幕墻新穎手法的一部分,典型實例如下圖所示。

　　新型材料的應用

　　各種新型玻璃

　　(1)超大尺寸玻璃

　　目前國外生產的熱彎鋼化夾膠玻璃的最大長度為6米。2010年我國已經生產了12.6米×2.6米的熱彎鋼化三夾膠超大規模的坡璃,用于上海蘋果專賣店,每塊超大玻璃的售價達100萬元人民幣。2011年已經生產15.0米×3.6米的三塊12毫米夾膠玻璃。長度達18米的產品已供貨香港蘋果。

　　(2)離子性和反射型中間膜新型夾膠玻璃

　　離子性中間膜(商品名稱SGP)剪切模量比PVB（詞條“PVB”由行業大百科提供）高得多,對溫度敏感度較低,可以考慮夾膠玻璃的部分整體作用,因而可以提高夾膠玻璃的承載力,滿足大風力下大尺寸玻璃的受力要求。廣州塔玻璃幕墻高度達460米,它的夾膠玻璃采用了SGP中間膜。

　　采用反射型中間膜(商品名稱XIR)的夾膠玻璃即可滿足節能要求,無須做成夾膠中空玻璃。單夾膠與夾膠中空相比可節省玻璃30%~50%,而且自重減輕后使支承結構用材相應

　　也減少,從而達到節能和減排的目的。

　　(3)真空玻璃

　　與中空玻璃不同,真空玻璃中問層只有2毫米厚,抽成真空, 其保溫隔熱性能可以滿足要求。北京天恒大廈采用了8000平方米的真空玻璃,這也是目前世界上最大的真空玻璃幕墻工程。

　　各種金屬板

　　金屬幕墻常規采用鋁板。現在,根據建筑設計的各種要求,不銹鋼板（詞條“不銹鋼板”由行業大百科提供）、銅板、鈦板和鈦鋅板（詞條“鈦鋅板”由行業大百科提供）已在多個大型工程中采用。

　　陶板

　　陶板風格古樸, 防火、耐久和容易維護。尺寸通常寬150～300毫米,長450~900毫米,厚15~30毫米,開有縱向通孔,通過背槽、掛件連接到橫梁。板邊有企口,開縫不打膠（詞條“打膠”由行業大百科提供）。

　　非花崗巖石板

　　花崗巖石板幕墻已廣泛應用,目前最高的花崗巖幕墻為廣州廣晟大廈,建筑高度330米,石材幕墻高280米。近年來,砂巖、大理石、洞石等強度（詞條“強度”由行業大百科提供）較低的非花崗巖石材普遍應用于公共建筑和高層建筑的幕墻。非花崗巖石材要求表面防水處埋,背面加貼玻璃布,并宜采用背部連接。

　　新的幕墻系統

　　索網點支玻璃幕墻

　　索網是技術含量較高的結構系統,其設計涉及大撓度下的非線性結構分析,而且要考慮溫度和初拉力的影響;其施工則要考慮頂拉力的合理張拉分級和順序，復雜程度較高。國內最早的拉索幕墻是哈爾濱國際會展中心。目前最大的單張索網是北京新保利大廈,90米×70米,三棱面。上海中國航海博物館采用了兩張54米高的馬鞍形索網,張拉在高度為78米的鋼骨混凝土（詞條“混凝土”由行業大百科提供）“船帆”上,馬鞍形索網還用于采光頂屋面。

　　最近,超大規模的索網在大型公共建筑中廣泛使用,其規模和技術難度在世界上都是前所未有的。昆明新機場索網幕墻面積達2萬平方米,更困難的是鋼索都必須從彎曲的鋼“飄帶”中間穿過。北京是抗震8度設防地區,國家網管中心和土城移動電話局都在兩座獨立的建筑之間布置索網,地震時兩座建筑的相對位移將會拉斷鋼索,為此開發、安裝了世界首個水平索端部彈簧保險裝置。

　　雙層通風幕墻

　　雙層通風幕墻由外幕墻、內幕墻或門窗以及它們之間的熱通道構成。用自然通風或機械通風在熱通道形成穩定的氣流, 改善室內環境,有時還可以降低取暖和空調的能耗。我國最早的雙層通風幕墻是北京會計師培訓中心,此后各地陸續建造了許多工程,同時也在探索這項新技術的合理應用途徑。

　　光伏幕墻和光伏（詞條“光伏”由行業大百科提供）屋面

　　現在新的理念是:幕墻不僅要節能,而且要產能。這就是所謂“能量平方”的概念。光伏幕墻利用光伏電池（詞條“光伏電池”由行業大百科提供）將太陽的光能轉變?yōu)殡娔?這是一種清潔能源,特別是日本福島核電站發生事故后,我國發展光伏能源的勢頭更猛。

　　幕墻技術的研究工作

　　我國在幕墻技術的研究方面做了很多工作,僅在幕墻設計方法方面就進行了玻璃面板（詞條“玻璃面板”由行業大百科提供）的設計方法、支承結構設計方法、幕墻節能和熱工計算以及熱通道氣流狀況和熱工性能等的研究。此外,還進行了許多新材料的性能試驗以及大型工程的性能試驗和幕墻振動臺試驗,如中央電視臺專門建造了18米×24米的超大試驗箱,18米高的幕墻菱形區域整體進行多項測試。深圳北站2萬平方米的索網幕墻專門建造了實際大小樣板,進行設計校核和施工過程的研究。目前我國最大的振動臺臺面已經達到6米×6米,載重60噸,進行過很多幕墻的振動臺試驗,其中包括幕墻的形式試驗和對特定工程項目的幕墻試驗。

　　幕墻標準規范

　　在總結我國幕墻工程經驗和科學研究成果的基礎上,先后頒布施行《玻璃幕墻工程技術規范》(JGJ102—96)和《金屬與石材幕墻工程技術規范》(JGJ133—2001),大大提高了我國幕墻工程的設計施工水平。2003年,修訂后的《玻璃幕墻工程技術規范》(JGJ102— 2003)頒布施行。2012年,新版本JGJ 133和JCJ 102規范進入報批階段,不久即將頒布。

　　2008年汶川大地震和2010年玉樹大地震的震害調查表明:我國的幕墻規范經受了地震的考驗,按照規范進行設計的幕墻工程達到了設防烈度下保持完好或基本完好的要求,甚至在超烈度的強震下,也還能保持完整。【完】
