3.1 十字位置密封在濕腔一側，各種密封施工便利
3.2 泡沫海綿在十字位置的作用明顯
3.3 上橫梁的干腔位能設計得更寬大，吞吐量大
相對存在的缺點：
3.4 雨量大的時候，十字位置的水漫過泡沫棉后會積聚在膠條的上部，豎向水密線上如果有水沖擊到，也會順著壁往下流到密封薄弱部位，容易造成滲漏。因此該系統需要加強等壓腔體的設計，令干濕腔壓力差盡量小，減少膠縫的防水壓力。
3.5 由于幕墻主要承受負風壓作用，橫梁水密線負風壓下主要受力的是干腔一側的膠條，該系統剛好在十字位置的水密線密封依靠的也是同一個膠條，因此在風雨作用的時候，該膠條會頻繁改變壓縮狀態，容易造成滲漏。
4 十字位置第二種形式

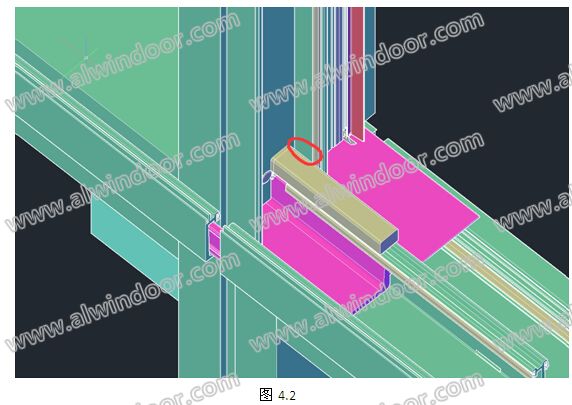

這種結構形式的特點是單元上橫梁的水密線，在穿過上層單元板塊的豎向公母料的時候，位于豎向公母料的水密線位置的后方。通過三維模型我們知道，橫豎料交接的十字位，原來雙道密封的上橫梁水密線在豎料下端濕腔內變成了單道密封，和第一種形式一樣也會形成兩個縫隙，一個位于橫向水密線位置(圖4.1所示)，一個位于濕腔的硅橡膠板（詞條“橡膠板”由行業大百科提供）和豎向水密線(干腔一側)下端位置(圖4.2所示)。此外所有膠條斷開部位的側面也有細小縫隙需密封。
這些部位的處理就是單元幕墻水密氣密的關鍵。在兩個主要縫隙中，橫向水密線的缺口較容易處理，因?yàn)榇丝p的變形要求稍低，只是水平方向的拉伸變形，膠不易撕裂失效，而且安裝過程中非常容易實施注膠，沒有遮擋。豎向水密線下端和硅橡膠板的密封就稍微麻煩，首先由于有泡沫海綿條阻擋，位置隱蔽不好操作，其次，因?yàn)樵摽p的變形狀態較復雜，密封膠與硅橡膠板的相容性也沒有和鋁材粘接好，所以會存在不確定因素。
泡沫海綿在這種密封形式中的作用也很重要，但進到豎向干腔后作用沒有第一種十字位構造大，因?yàn)檫@種構造體系的縫隙打膠位置，水必須向上走才能沖擊到，不會積聚在膠縫上，因此防水性能非常好。除非該部位的膠縫由于硅橡膠板的相容性出現失效，水順著這一個薄弱環節進入到干腔，泡沫海綿才需要實行二次密封，在硅橡膠板相容性沒問題的情況一道密封即可。
因?yàn)檫@種構造特點，此種十字位構造設計時，建議加強濕腔的防水能力，減少水的沖擊力，特別是十字位最外一道披水條建議做通�；蛘吣z水粘接處理，保證此部位的雨水不能直接無阻礙的對膠縫沖擊。干腔排水方式采用集中排水和這種防水體系搭配起來效果不錯。
這種形式的優點有：
4.1 十字位置密封在干腔一側，水需要克服重力往上走才能沖擊到膠縫，不會在膠縫處產生積聚
4.2 正確處理的話，該系統防水優于第一種十字位構造
4.3由于幕墻主要承受負風壓作用，橫梁水密線負風壓下主要受力的是干腔一側的膠條，該系統在十字位置的橫向水密線密封依靠的不是干腔一側的膠條，因此在風雨作用的時候，該膠條不會頻繁改變壓縮狀態，不容易造成滲漏。
相對存在的缺點：
4.4 十字位打膠部位較隱蔽，加大施工難度
4.5 因?yàn)樯蠙M梁的干腔較小，整體排水能力不及第一種十字位構造。
5 十字位置第三種形式
這種結構形式的特點是單元幕墻橫豎邊料的型材完全一致，四個角采取45度組角連接，橫豎插接均采用硬質膠條插接。采用膠條帶來的好處就是十字位置的三道密封線——塵密線、水密線和氣密線均水平連續密封，豎向膠條搭接在水平膠條上粘接密封，整體無防水薄弱環節。
這種橫豎密封線對位的構造其實還有一種硬插接的形式，有點類似第一、第二種構造，由于該做法型材銑口麻煩，十字位置的漏點太多，一般不建議采用，這里就不做講解。

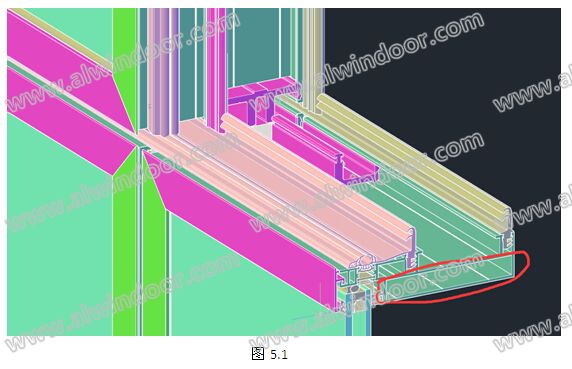

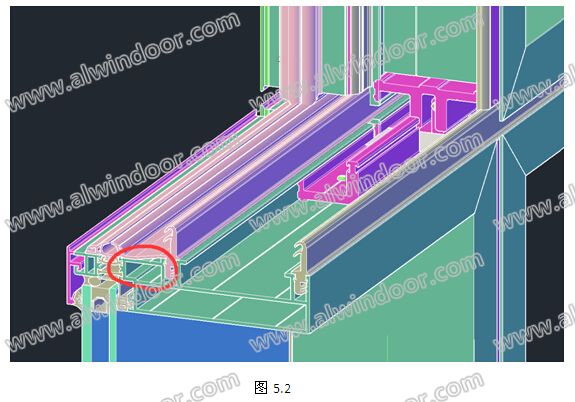

在研究十字位構造之前，先了解一下這套系統的腔體排水原理：大家知道，框架組角會有很多好處，譬如角部強度高、框架穩定堅固、角部型材縫隙不漏水，同時組框后膠條也可以連續密封。這套系統的型材內部有兩個閉合腔，一大一小，大的是組角腔(如圖5.1)，小的是排水腔(如圖5.2)，由于板塊角部采用正規撞角組角，通過組角角鋁和組角膠保證強度，通過端面膠和耐候密封膠保證密封性能，使得這兩個腔體相互獨立互不干擾，排水腔在單元板塊中形成封閉環路，和外界完全隔絕，這是這套系統排水最重要的基礎條件。
干腔的水如何排到濕腔，濕腔的水如何排到室外?

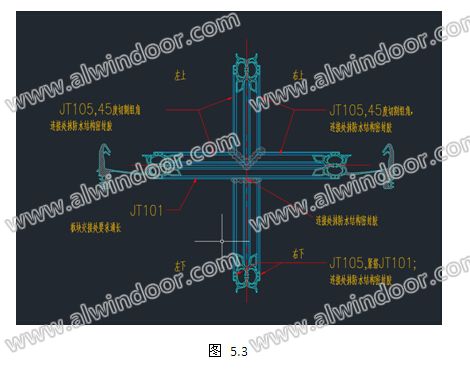

在上橫梁干腔1/4位置開設排水孔通到排水腔，由于重力作用，水最終會跌到同一板塊的下橫梁排水腔中，再通過多個泄水孔將水排到下面板塊的上橫梁的濕腔。這系統的塵密線膠條采用了多腔構造，目的是設置錯位的走水通道，讓風不會把水直接吹進濕腔，具體見下圖(圖5.3，5.4)：
這套系統的防水嚴密性非常高，但排水路徑非常迂回，干濕腔的壓力差很難減小，面對臺風的時候，大氣壓強變化劇烈，對于密封膠條的考驗很大。唯有靠在滿足截面受力的情況下，多開泄水孔和排水孔，加大排水腔的空氣流動速度，以達到等壓效果。

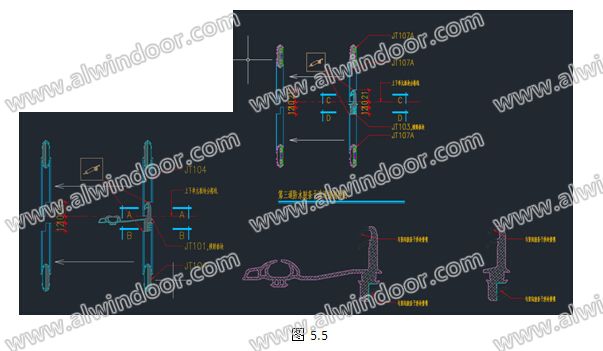

該系統十字位的處理如下圖(圖5.5)：

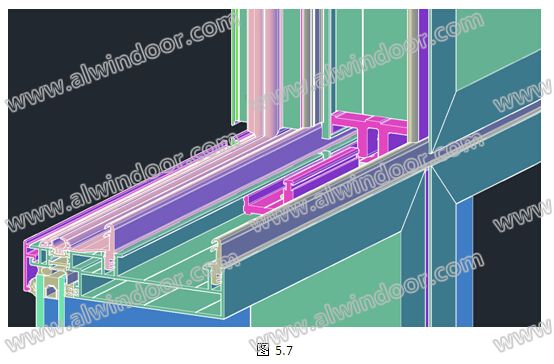

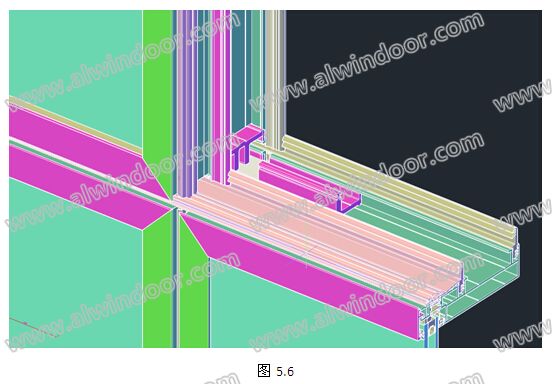

插接后的效果如下圖(圖5.6，5.7)：
可見該構造的十字密封非常依賴膠水和工人的細致，現場工作需要很?chē)?yán)謹?shù)膽B(tài)度，不能因?yàn)槁闊┒R虎對待。膠水方面建議用德國進口品牌，并且嚴格按照該品牌的使用說明書操作。在加工廠操作的建議盡量用焊接膠條技術處理膠條轉角。
這種形式的優點有：
5.1 由多膠條形成的干濕腔，加上膠條之間的粘接密封，整體無漏點，整體水密氣密性能優秀
5.2 幕墻框架整體強度高，變形小，配合軟插接密封，任何時候均能保證連續線性密封
相對存在的缺點：
5.3 現場作業復雜程度高，對工人要求高
5.4 鋁材和膠條用量大，增加成本
5.5 軟插接使板塊之間不能線性傳力進行剛度分配，往往通過單點限位或多點輔助插接來傳力，對于側向力作用大的單元式幕墻，需增加插芯傳力。
6 十字位置第n種形式
以上介紹了三種十字位置構造：橫前豎后、橫后豎前、橫豎共面，單元幕墻構造千變?nèi)f化，但萬變不離其中，我們要把握重點，吸取各種構造的長處，最終會誕生出更加完善的單元式幕墻構造。有那么一套系統，它的十字位能實現真正的構造密封，不用靠密封膠堵漏;取消了泡沫海綿，因?yàn)閴m密和水密線的膠條和型材設計使空氣滲透能力大大減弱，并巧妙的通過多等壓腔壓力遞減原理使膠條防水能力大大加強;上橫梁采用分離式設計，將插接板和排水腔分離出來，使排水設計更加自由方便;公母插接到位會“咔”一聲，不再費勁，粗暴安裝不再存在;隨著安裝精度（詞條“精度”由行業大百科提供）的提高，最終會回到豎料插芯插接的主流上，這種受力方式更合理，能應對豎向大裝飾線條帶來側向風力作用，橫梁插接只是密封構造而不是受力構造，而且這樣吊裝也更方便更安全。(如圖6.1)
12
7 結語
化繁為簡，返樸歸真。幕墻設計到了高層次也是藝術，藝術是相通的。繁瑣意味著費料，這也是企業老板最不愿意看到的;繁瑣意味著容易出問題，因?yàn)橘|(zhì)量控制點太多。有時候，在單元幕墻系統設計中，適當用減法，把問題集中解決，往往會有出奇不意的效果。
參考文獻：
張繼昭等.高性能單元式幕墻防水排水原理及構造設計.科技咨詢導報 2007 NO.25
李良.橫滑式單元幕墻防水構造典型誤區分析.中國幕墻網 2013
