門窗、幕墻“設計圖和建成后”的對比效果！

　　本篇文章內容由[中國幕墻網]編輯部整理發布：

　　設計想象的和現實操作的總是有差距！幸好還有差距，不然，誰還稀罕想象力？想象力是什么？想象力是雄鷹鷹擊長空時，掙脫束縛的決心，翱翔蒼穹的壯麗；想象力是高山擺脫平庸時，不辭捻土的包容，屹立群山的巍峨；想象力是大海突破自我時，海納百川的胸懷，風吹波浪的壯闊。今天，中國幕墻網ALwindoor.com將為您分享——門窗、幕墻“設計圖和建成后”的對比效果！為您全新詮釋“想象力”與“執行力”。

　　設計控制：

　　設計理想：

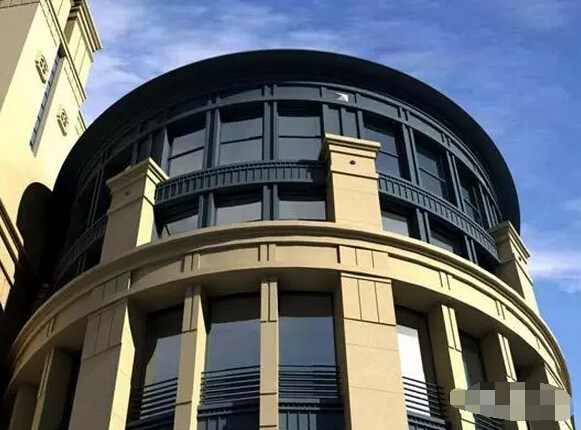

　　實景現實：

　　設計理想：

　　實景現實：

　　初步建立控制構架：

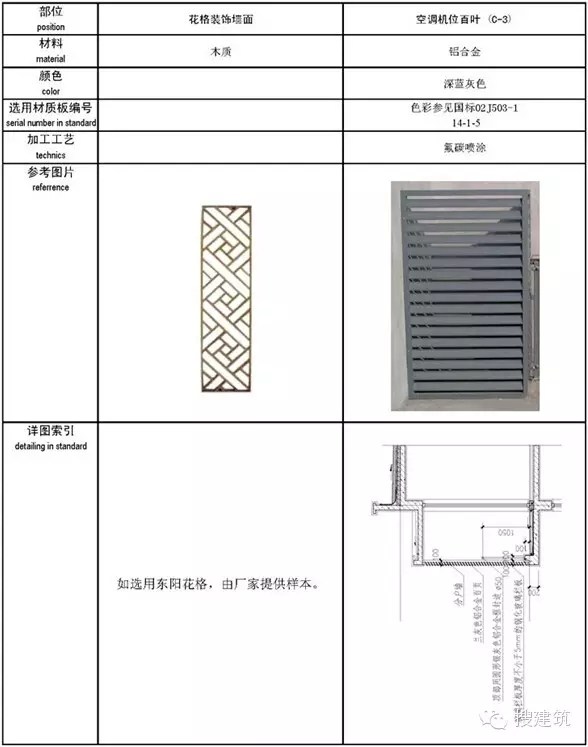

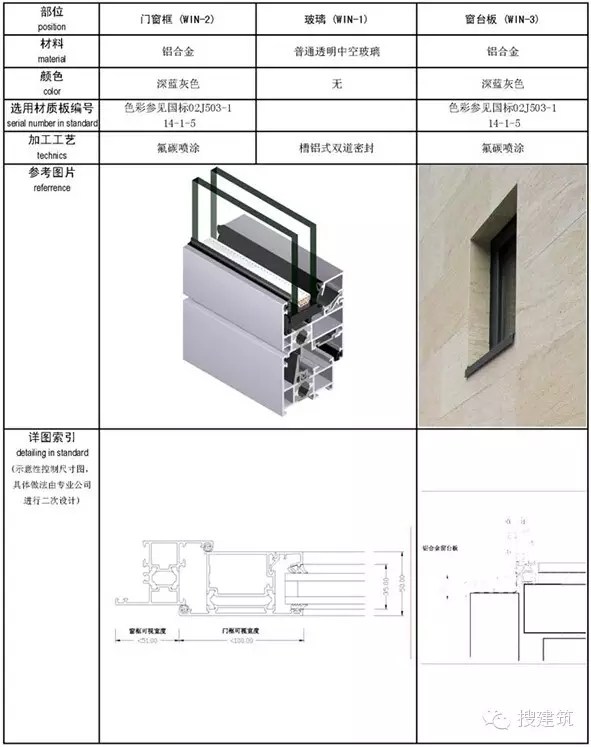

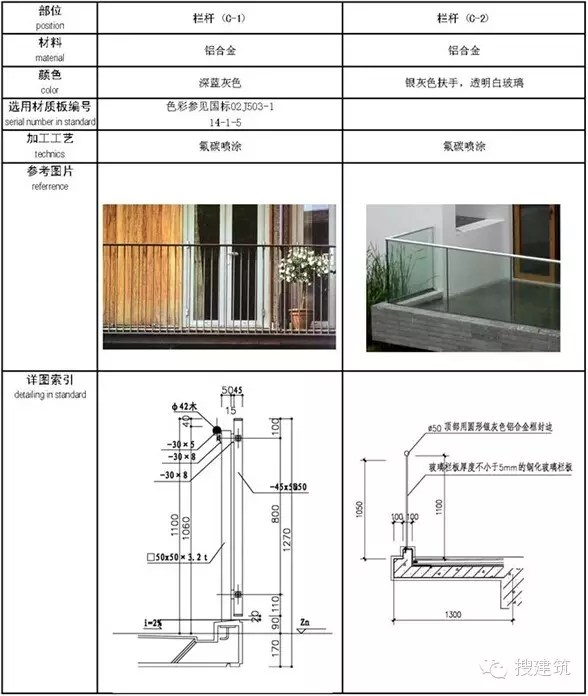

　　■材料控制手冊

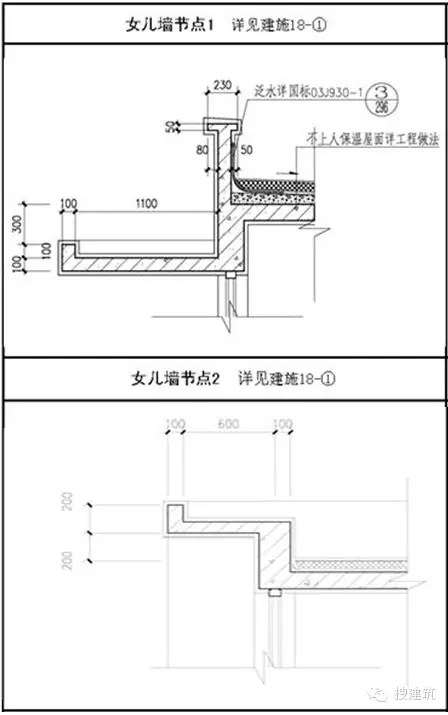

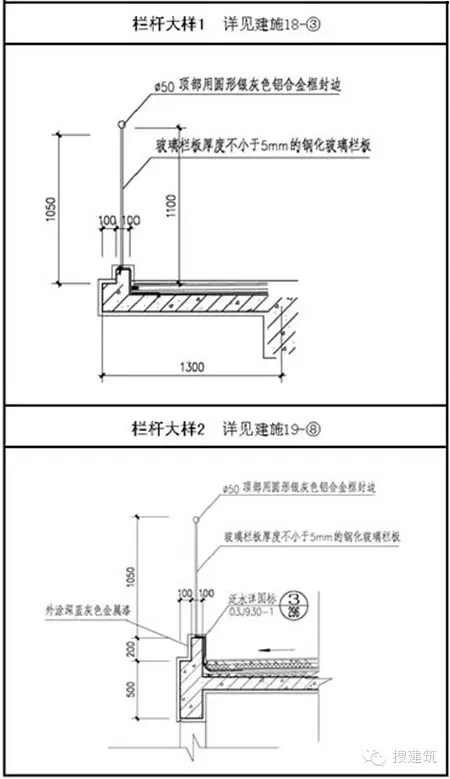

　　■節點控制手冊

　　■節點三維大樣

　　院墻與大門結合，分別用面磚和石材鋪貼，希望做出材質變化，廈門有帶延續的感覺

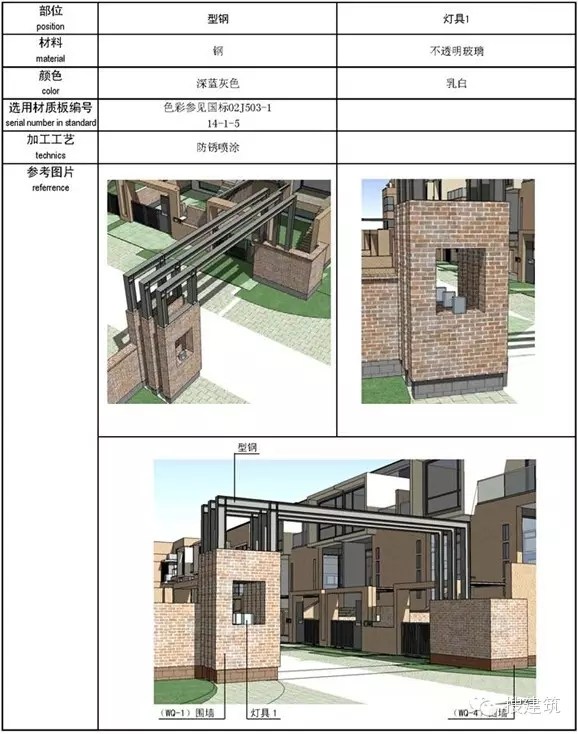

　　1、型鋼節點設計詳圖

　　型鋼在轉角處向側立面延伸了一段，在立面上暗示橫向線條在此中斷，為能實施，我們對此節點進行了深入研究，詳圖如下：

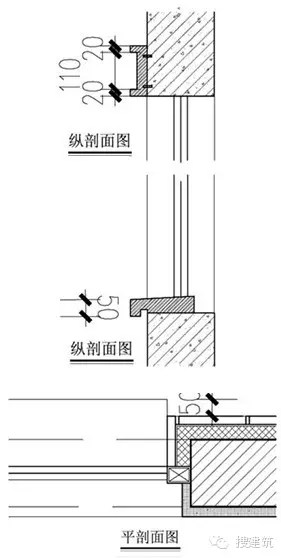

　　面磚與石材保持同一平面鋪貼，材質交接處留槽以區分，詳見下圖：

上一頁123456下一頁
