大批量
門窗生產加工會有一套計算標準，但是散戶訂單
門窗又如何計算呢？中國
幕墻網ALwindoor.com小編就和大家分享一下散戶訂單門窗尺寸測量方法。
<門窗尺寸測量規程>
一、 目的
規范并指導門窗尺寸測量方法，為設計和生產提供準確數據。
二、適用范圍
散戶訂單中較常見門窗尺寸測量和計算。
三、規程內容
(一)散戶訂單門窗尺寸測量
1.原有門窗已拆除時的門窗測量
當原有門窗已經拆除，在測量前應首先查看門窗洞口清除是否徹底，各側面抹灰層剔除后是否露出原有磚面。剔除后的洞口側面應無影響測量和安裝的灰層和異物。
平面墻體洞口窗的測量分別測量洞口最上側和最下側寬度(上側梁面和下側磚面間距離)及最左側和最右側高度(左、右側磚面間距離)，當洞口寬度或高度超過1800mm時，根據寬度或高度酌情在此兩方向上選取多點，分別測量其位置的相應寬度或高度。取以上測量結果中寬和高的最小值作為洞口的寬度和高度。參見附圖一。
常規陽臺窗的測量
常規陽臺指轉角為90度的陽臺，陽臺窗的測量均按窗框在陽臺欄板（詞條“欄板”由行業大百科提供）頂面寬度上居中，即窗框內外側余量相同。
帶轉角陽臺窗，如果側面窗為常規窗，則正、側面窗等高;如果側面窗為異形窗(兩側不等高)，則側面窗轉角一側高度與正面窗高度相等。
帶轉角陽臺分為單轉角陽臺和雙轉角陽臺，其測量方法分別如下。
單轉角陽臺窗的測量
正面窗寬度測量：量出陽臺欄板頂面內(外)轉角處至洞口正面側向磚面間的距離，記為W正內(W正外)。
側面窗寬度測量：量出陽臺欄板頂面內(外)轉角處至洞口側面正向磚面間的距離，記為W側內(W側外)。
正面窗高度測量：量出陽臺欄板頂面正面與墻體連接處至上側梁板間距離和轉角處至上梁板間距離，并根據正面部分寬度酌情在中部取點，分別測量其相應部位的高度，取測量結果中的最小值作為正面部分窗高度的洞口尺寸。
面窗高度測量：量出陽臺欄板頂面側面與墻體連接處至上側梁板間距離，將測量結果與上面測得的正面窗高度相比較，如果差值大于20mm，則側面窗應按異形處理，即兩側高度不等，反之為常規窗，兩側等高。
陽臺欄板寬度測量：量出陽臺欄板頂面內外側墻面間距離。
各測量點可參見附圖二。
雙轉角陽臺窗的測量
正面窗寬度測量：量出陽臺欄板頂面內(外)側兩轉角間的距離，記為W正內(W正外)。
側面窗寬度測量：量出陽臺欄板頂面內(外)轉角處洞口側面正向磚面間的距離，記為W側內(W側外)。
正面窗高度測量：量出陽臺欄板頂面兩轉角處至上梁板間距離，并根據正面部分寬度酌情在中部取點，分別測量其相應部位的高度，取測量結果中的最小值作為正面部分窗高度的洞口尺寸。
側面窗高度測量：量出陽臺欄板頂面側面與墻體連接部位至上側梁板間距離，將測量結果與上面測得的正面窗高度相比較，如果差值大于20mm，則側面窗應按異形處理，即兩側高度不等，反之為常規窗，兩側等高。
陽臺欄板寬度測量：量出陽臺欄板頂面內外側墻面間距離。

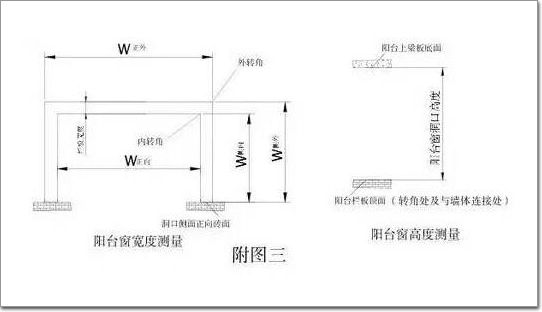

各測量點可參見附圖三。
非常規陽臺窗的測量
非常規陽臺指轉角不為90度的陽臺，其中較常見的為135度。
非常規陽臺的測量較為繁瑣，具體測量部位及尺寸標注見附圖七。
異形門窗的測量
半圓形門窗的測量：測量出半圓形洞口的直徑或半徑和圓弧最遠點到可確認定位線的垂直距離。
圓形門窗的測量：測量出圓形洞口的直徑或半徑。
弧形門窗的測量：測量出弧形洞口上至少三個特殊點(可確認定位點)到可確認定位線的垂直距離。
直邊形門窗(各邊均為直線形式)的測量：測量洞口上所有邊拐點到可確認定位線的垂直距離，也可以采用長度(或寬度)與角度混合使用的方式，但所列數據要詳細，確保其尺寸唯一性。
對于洞口側面為斜面(即洞口相對兩側面不平行)，應在向用戶了解門窗安裝時在洞口內進深量，并測量相應安裝部位尺寸。
復雜異形洞口的測量可根據實際情況或需要做洞口樣板。
異形窗尺寸測量方法見附圖四。
2.原有門窗未拆除時的門窗測量
平面墻體洞口窗的測量
原有門窗未拆除時的測量應在室外側門窗框與墻體接合處進行，即室外側墻飾面根部，分別測量出門窗框室外側與墻體飾面根部的上、下側高度和左、右側寬度。當所測寬度或高度超過1800mm時，根據寬度或高度酌情在以上兩方向上選取多點，分別測量其相應位置的寬度或高度。分別取以上測量結果中寬和高的最小值作為洞口飾面外層的寬度和高度。
常規陽臺窗的測量
不帶轉角側面窗的陽臺窗的測量方法同2.1。
帶轉角側面窗的陽臺窗的測量
單轉角陽臺窗的測量
正面窗寬度測量：量出陽臺欄板頂面外側轉角處至正面窗窗框室外側飾面根部的距離，記為Wˊ正外。
側面窗寬度測量：量出陽臺欄板頂部外側轉角處至側面窗窗框室外側飾面根部的距離，記為Wˊ側外。
正面窗高度測量：量出陽臺正面窗與墻體連接一側和轉角處下部窗框外飾面根部至上框外飾面根部距離，并根據正面部分寬度酌情在中部取點，分別測量其相應部位的高度，取測量結果中的最小值作為正面部分窗高度的洞口尺寸。
側面窗高度測量：量出陽臺側面窗與墻體連接一側下部窗框外飾面根部至上側窗框外飾面根部距離，將測量結果與上面測得的正面窗高度相比較，如果差值大于20mm，則側面窗應按異形處理，即側面窗左、右框高度不等，反之為常規窗，兩側等高。
陽臺欄板寬度測量：量出陽臺欄板頂部內外側墻面間距離。

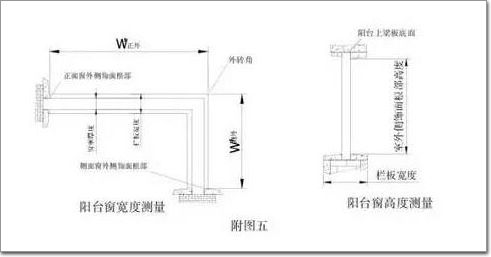

各測量點可參見附圖五。
雙轉角陽臺窗的測量
正面窗寬度測量：
量出陽臺欄板內(外)側兩轉角間距離，記為Wˊ正內(Wˊ正外)
側面窗寬度測量：
量出陽臺欄板頂面外側轉角處至側面窗窗框室外側與墻體飾面表皮接合處(外飾面根部)的距離，記為Wˊ側外。
正面窗高度測量：
量出陽臺兩轉角處下部窗框與飾面外層接合部位至上側梁板飾面外層間距離，并根據正面部分寬度酌情在中部取點，分別測量其相應部位的高度，取測量結果中的最小值作為正面部分窗高度的洞口尺寸。
側面窗高度測量：
量出陽臺側面窗與墻體連接一側下部窗框與飾面外層接合部位至上側梁板飾面外層間距離，將測量結果與上面測得的正面窗高度相比較，如果差值大于20mm，則側面窗應按異形處理，即側面窗左、右框高度不等，反之為常規窗，兩側等高。
陽臺欄板寬度測量：量出陽臺欄板頂部內外側墻面間距離。

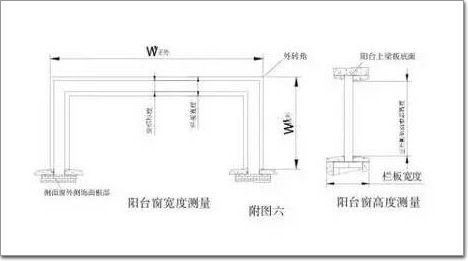

各測量點可參見附圖六。
非常規陽臺窗的測量
非常規陽臺的具體測量部位及尺寸標注見附圖七。
異形門窗的測量
半圓形門窗的測量：測量出半圓形洞口室外側圓弧飾面外層與門窗框接合部位的直徑或半徑和圓弧最遠點到可確認定位線的垂直距離。
圓形門窗的測量：測量出圓形洞口室外側圓弧飾面外層與門窗框接合部位的直徑或半徑。
弧形門窗的測量：測量出弧形洞口室外側圓弧飾面外層與門窗框接合部位上至少三個特殊點(可確認定位點)到可確認定位線的垂直距離。
直邊形門窗(各邊均為直線形式)的測量：測量洞口室外側飾面外層與門窗框接合部位上所有邊拐點到可確認定位線的垂直距離，也可以采用長度(或寬度)與角度混合使用的方式，但所列數據要詳細，確保其尺寸唯一性。
對于洞口側面為斜面(即洞口相對兩側面不平行)，應在向用戶了解門窗安裝時在洞口內進深量，并測量相應安裝部位飾面外層尺寸。
復雜異形洞口的測量可根據實際情況或需要做洞口樣板。
異形窗尺寸測量可以參考附圖四中各部位尺寸，測量應以窗室外側飾面根部尺寸為準。
3.散戶訂單測量后尺寸歸納
散戶訂單一般對門窗實際尺寸與洞口尺寸的偏差要求較嚴格，應盡可能保證門窗實際尺寸與測量計算值相對應。但是在實際測量后，往往要根據實際測量情況對所測尺寸數據進行調整和歸納，即在多個產品寬和高尺寸偏差均較小時，將其尺寸歸納為同一規格，統一加工，這樣對設計、加工、安裝均有一定的便利性，減少因尺寸瑣碎造成的混淆現象。
散戶訂單尺寸歸納應在門窗測量并縮尺后統一進行，歸納原則為：
位于同一房間內同一側面的多個門窗(窗指墻體洞口窗)，如果高度差小于20mm，須將其高度尺寸歸納為同一尺寸，歸納后的高度可取被歸納門窗縮尺后高度的平均值(也可視實際情況作少量變動，變動量不宜超過平均值±15mm)。如果高度差大于20mm，則不宜進行歸納。
位于相鄰兩層或多層同一側面同一垂線位置洞口內的門窗，如果寬度差小于20mm，須將其寬度尺寸歸納為同一尺寸，歸納后的寬度可取被歸納門窗縮尺后寬度的平均值(也可視實際情況作少量變動，變動量不宜超過平均值±15mm)。如果高度差大于20mm，則不宜進行歸納。
無以上相鄰關系的門窗，如果有兩個(或多個)門窗加工尺寸中寬或高差值小于10mm，可對此寬度或高度歸納為同一尺寸。差值大于10mm時，不宜進行歸納。
尺寸歸納后，對于個別安裝部位來說成品尺寸可能會與洞口存在少量偏差，所以應在測量后歸納尺寸前對用戶說明情況，使用戶理解，以減少可能在安裝時造成的誤解。
(二)散戶訂單門窗尺寸計算

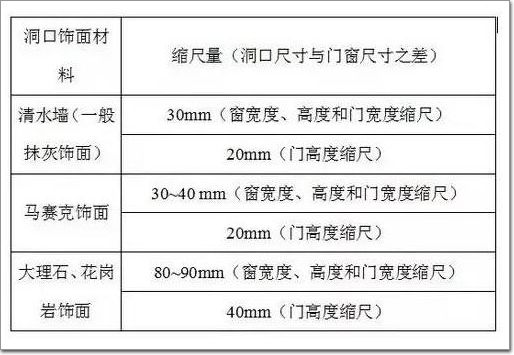

下表是幾種較常見飾面材料使用的門窗縮尺量，后面所述的常規縮尺均按此進行。
散戶訂單中，如果室內、外側墻體側面飾面材料厚度差大于10mm，以較厚的飾面材料作為洞口飾面材料，否則以室外側墻體側面飾面材料作為洞口飾面材料。
陽臺窗常規縮尺取縮尺量的下限，異形窗常規縮尺取縮尺量的上限。

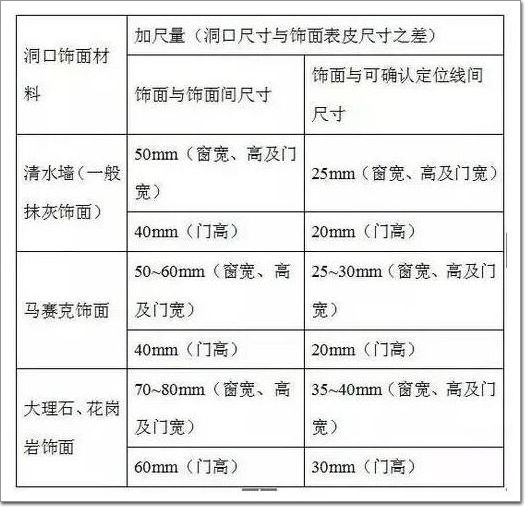

下表是幾種常見飾面材料的門窗加尺量，后面所述的常規加尺均按此進行。
洞口飾面材料指測量時門窗室外側墻體側面飾面材料。
下面計算后所得尺寸分別為：有護框時為護框尺寸，無護框時為門窗尺寸。
1.原有門窗已拆除時的尺寸計算
平面墻體洞口窗的計算
向用戶了解新門窗安裝后內外側墻面飾面材料選用情況，根據飾面材料確定相應的常規縮尺量，洞口尺寸減去常規縮尺量即為門窗加工尺寸。
單轉角陽臺窗尺寸計算
測量后應向用戶了解陽臺外墻面飾面材料選用情況，確定常規縮尺量。
正面窗寬度計算：
W正內-寬度常規縮尺量/2+(欄板寬度-窗框厚度)/2+窗框厚度，或W正外-寬度常規縮尺量/2-(欄板寬度-窗框厚度)/2
側面窗寬度計算：
W側內-寬度常規縮尺量/2+(欄板寬度-窗框厚度)/2+窗框厚度，或 W側外-寬度常規縮尺量/2-(欄板寬度-窗框厚度)/2
正面和側面高度計算按常規縮尺中的高度縮尺量進行縮尺。
雙轉角陽臺窗尺寸計算
測量后應向用戶了解陽臺外墻面飾面材料選用情況，確定常規縮尺量。
正面窗寬度計算：
W正內+(欄板寬度-窗框厚度)+窗框厚度χ2，或W正外-(欄板寬度-窗框厚度)
側面窗寬度計算：
W側內-寬度常規縮尺量/2+(欄板寬度-窗框厚度)/2+窗框厚度，或 W 側外-寬度常規縮尺量/2-(欄板寬度-窗框厚度)/2
正面和側面高度計算按常規縮尺中的高度縮尺量進行縮尺。
非常規陽臺窗尺寸計算
側面窗寬度計算：
W側外-(欄板寬度-窗框厚度)χctg(a/2)/2-寬度常規縮尺量/2
正面窗寬度計算：
W正外-(欄板寬度-窗框厚度)χctg(a/2)
側面窗、正面窗高度計算方法同常規陽臺窗中高度計算。
異形窗尺寸計算：
較為簡單的異形門窗尺寸計算可按常規縮尺、加尺量進行(一般取上限)，較復雜異形門窗應根據實際情況確定其尺寸，并按異形洞口標準程度確定實際門窗尺寸。
2.原有門窗未拆除時的尺寸計算
平面墻體洞口窗尺寸計算：
前面所測得的尺寸數據為飾面表皮尺寸，根據室外側墻面飾面材料種類確定常規加尺量，估算出原有洞口尺寸，向用戶了解新門窗安裝后內外側墻面飾面材料選用情況，根據飾面材料確定相應的常規縮尺量，在所估算的洞口尺寸基礎上減去常規縮尺量即為門窗加工尺寸。當門窗安裝前后外墻側面飾面材料不變時，可在所測飾面表皮尺寸基礎上直接加尺，加尺量為20~30mm(寬、高加尺量均可按此進行)。
常規陽臺窗尺寸計算：
不帶轉角陽臺窗尺寸計算平面墻體同洞口窗尺寸計算。
單轉角陽臺窗尺寸計算：
測量后應向用戶了解陽臺外墻面飾面材料選用情況，確定常規縮尺量。
正面窗寬度計算：
Wˊ正外+現有飾面材料寬度常規加尺量/2-新飾面材料寬度縮尺量/2-(欄板寬度-窗框厚度)/2
側面窗寬度計算：
Wˊ側外+現有飾面材料寬度常規加尺量/2-新飾面材料寬度縮尺量/2-(欄板寬度-窗框厚度)/2
當新門窗安裝后其室外側飾面材料保持原有材料不變時，以上兩計算式可簡化為：
Wˊ正外-(欄板寬度-窗框厚度)/2+10~15mm
Wˊ側外-(欄板寬度-窗框厚度)/2+10~15mm
正、側面窗高度計算：按常規縮尺中的高度縮尺量進行縮尺。
雙轉角陽臺窗尺寸計算：
測量后應向用戶了解陽臺外墻面飾面材料選用情況，確定常規縮尺量。
正面窗寬度計算：
Wˊ正內+(欄板寬度-窗框厚度)+窗框厚度×2
Wˊ正外-(欄板寬度-窗框厚度)
側面窗寬度計算：
Wˊ側外+現有飾面寬度常規加尺量/2-新飾面寬度常規縮尺量/2-(欄板寬度-窗框厚度)/2
當新門窗安裝后其室外側飾面材料保持原有材料不變時，以上計算式可簡化為：
Wˊ側外-(欄板寬度-窗框厚度)/2+10~15mm
正面窗和側面窗高度計算按常規縮尺中的高度縮尺量進行縮尺計算。
非常規陽臺窗尺寸計算：
根據飾面材料估算洞口尺寸(進行常規加尺)，再根據新飾面使用情況確定常規縮尺量。
異形窗尺寸計算：
較為簡單的異形門窗尺寸計算可按常規縮尺、加尺量進行(一般取上限)，較復雜異形門窗應根據實際情況確定其尺寸，應根據異形洞口標準程度確定實際門窗尺寸。
(三)門窗測量須注意的事項
1.施工安全：有些門窗需要測量其室外側飾面尺寸，在測量時應確保安全。
2.必要空間：測量時應實地觀察測量點周圍空間，估測門窗搬運、回轉及安裝時所必要的空間是否充足，從而確定較大門窗是否拼樘或現場合框。對于需室外吊運的門窗，應查看有無可行吊運口。
3.向用戶說明門窗安裝前后需處理事項
原有門窗的拆除及洞口剔鑿由用戶自行解決，洞口剔鑿應徹底，室內墻體側面及門窗周邊飾面層和抹灰層均應徹底清除，室外側抹灰’層可保留，但此抹灰層與門窗框接合部位邊緣應剔平，無影響安裝的灰塊或毛茬。
門窗安裝后的墻體抹灰由用戶自行解決。
4.向用戶了解顏色、開啟方式、玻璃（詞條“玻璃”由行業大百科提供）、五金配件、交貨日期等要求。
5.繪制詳細的門窗分隔圖，各部分尺寸要標注準確、清晰。拼樘部位要體現明確，并注明加工要求。所標注尺寸一般應為門窗加工尺寸，外凸或轉角窗畫外口展開圖同時配俯視圖并注明外口尺寸和角度，特殊情況時也可標注洞口尺寸或護框尺寸，但應注明尺寸類型、縮尺情況，以免混淆。
6.繪制后的窗型圖應由用戶進行確認并簽字。
