公、母立柱上施加線荷載為
;鋁合金型材設計強度為
根據《鋁合金結構設計規范》，公立柱考慮折減的截面抵抗矩
，母立柱考慮折減的截面抵抗矩

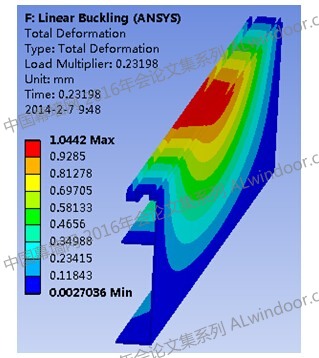

。依據《鋁合金結構設計規范》附錄C計算整體穩定系數，采用有限元軟件Workbench分別計算公、母立柱的一階屈曲因子，并求出各自臨界穩定彎矩，其一階屈曲模態見圖9。
由圖9可知，公、母立柱的一階屈曲因子分別為0.393和0.232。
同時考慮局部穩定和整體穩定的計算過程和計算結果見表7。
只考慮局部穩定，不考慮整體穩定，由彈性抵抗矩按照純強度進行承載力計算，計算過程和計算結果見表8。

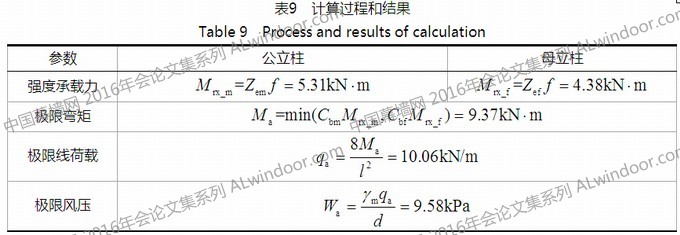

整體穩定和局部穩定均不考慮，由彈性抵抗矩按照純強度進行承載力計算，計算過程和計算結果見表9。
表7 計算過程和結果
3.2 英國規范
參考英國標準《Structural use of aluminium》，鋁合金型材設計強度為
。同時考慮局部穩定和整體穩
定的計算過程和計算結果見表10。
只考慮局部穩定，不考慮整體穩定，由彈性抵抗矩按照純強度進行承載力計算。計算過程和計算結果見表11。
整體穩定和局部穩定均不考慮，由彈性抵抗矩按照純強度進行承載力計算，計算過程和計算結果見表12。
