建筑幕墻的單元化

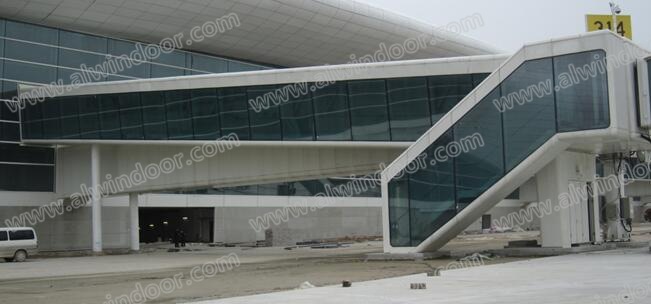

　　對此，在本幕墻工程中，對登機廊橋部分的原框架式幕墻進行了單元化設計、施工，將原招標圖紙中的框架式幕墻系統改進為單元化的幕墻系統，將立柱一分為二，形成單元板塊，兩個幕墻系統的節點比較參見圖4和圖5，通過框架式幕墻單元化改進，將玻璃或者鋁板面板與骨架組裝成單元板塊，使所有板塊盡可能地在工廠進行大批量生產，整體運往工地后，用單元式幕墻板塊安裝方式在工地進行機械化吊裝（詞條“吊裝”由行業大百科提供），板塊間不插接，依靠外側打膠進行密封。

　　通過最終測算，綜合成本明顯降低，施工效率大幅提升，采用汽車吊進行吊裝施工，一個登機廊橋一周時間即可大面積完工，為保證深圳機場總體施工工期奠定了堅實的基礎。

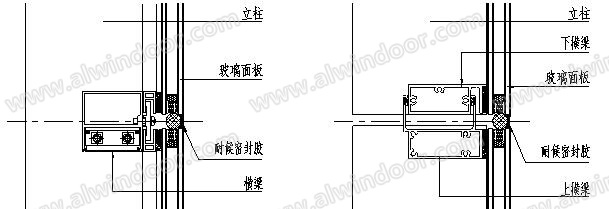

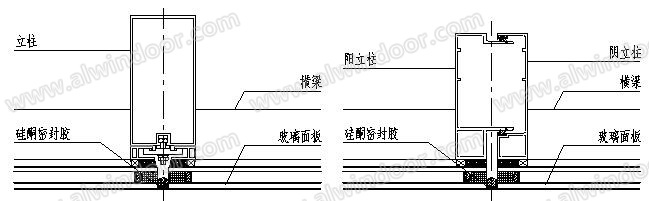

圖4 原玻璃幕墻招標節點(左)和單元化后的幕墻節點(右)

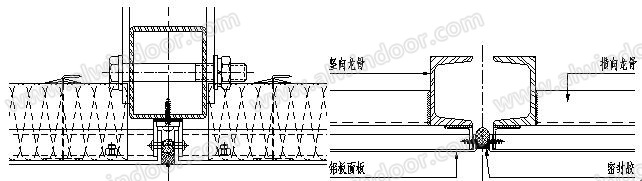

圖5 原鋁板幕墻招標節點(左)和單元化后的幕墻節點(右)

　　3 異形幕墻單元化

　　近十年，國內出現了很多外觀設計新穎且造型奇異的建筑，盡管建筑高度不高，但由于其造型特殊，通常無法界定哪些屬于幕墻，哪些屬于屋面，這里統稱為異形幕墻工程。異形幕墻一般都是三維空間造型，外形復雜，所有骨架和面板需要三維定位和三維安裝，如果還是按傳統框架式幕墻在工地現場進行三維定位和安裝，將會給設計、加工、安裝等環節帶來極大的困難，同時加大了對技術、質量和工期的要求，有沒有辦法可以解決呢?通過近年來對具體的異形幕墻工程的研究和探討，筆者認為異形幕墻單元化可能是最好的解決辦法。

　　3.1 設計思路

　　一般來說，異形幕墻雖然造型奇異，但通常還是有規律可尋。首先將異形幕墻外立面進行單元板塊劃分，劃分單元板塊大小的原則是應滿足可單元化生產和可單元化吊裝兩個條件，然后將劃分出來的單元板塊進行整體設計，整體組裝和整體吊裝，既可保證工程質量，又可極大的提高施工效率。

　　由于異形幕墻工程差異較大，只能具體工程具體分析，下面分別列出幾個具體的異形幕墻工程實例來進行探討。

　　3.2 南昌萬達茂幕墻工程

　　南昌萬達茂幕墻工程采用了江西特色的青花瓷圖案，幕墻最大標高25.9米，建筑立面由29個雙曲面青花瓷造型組成，是目前世界上最大的青花瓷建筑。主要幕墻類型為13mm厚瓷板幕墻和3mm厚鋁板幕墻，幕墻面積約7.9萬平方米，實景照片見圖6。

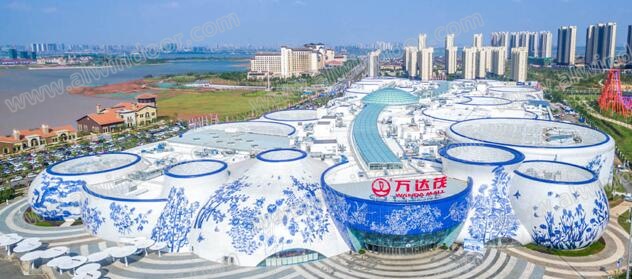

圖6 南昌萬達茂青花瓷幕墻工程實景

　　南昌萬達茂青花瓷幕墻工程是一個典型的異形幕墻工程，主要存在以下的重難點：

　　1) 外立面造型奇異，多為雙曲面，各面板尺寸大小不一，差異變化較大;

　　2) 面板上有青花瓷圖案，各面板編號不同，種類較多，在工地查找材料非常困難;

　　3) 原招標圖為框架式幕墻，大部分幕墻骨架和面板都是空間三維造型，需在工地現場進行三維空間定位，放線困難;

　　4) 大部分是高空斜曲面施工作業，絕大部分無法搭設腳手架進行施工，危險性較大;

　　5) 青花瓷罐體間相貫線收口位置工藝復雜，安裝質量要求高;

　　6) 項目施工工期緊等。

　　如何解決以上存在的問題呢?采用異形幕墻單元化可以很好地解決這些難題。首先將所有立面中的800x600mm分格的單塊瓷板合并成為3x3分格的小單元，形成一個2400x1800mm的單元板塊，共6142個單元，每個單元由9塊瓷板與支承鋼架組成，在工廠根據三維設計放線進行大批量工業化生產，單元板塊運到工地后采用汽車吊進行吊裝。

圖7 青花瓷異形幕墻單元劃分

　　通過異形幕墻的單元化，大幅減少了單位面板的數量，減少工地異形材料組織、堆放等難度，所有單元板塊只需按設計提供的三維坐標控制兩個固定點坐標，極大地減少了滿堂腳手架的使用量，青花瓷罐體間相貫線收口仍采用框架式安裝方式，進行現場拼裝，避免工廠加工板塊誤差造成的影響，更有利于控制相貫線間的板塊安裝質量。雖然材料成本有所增加，但綜合成本顯著下降，施工效率顯著提高。單元板塊間固定節點見圖8。

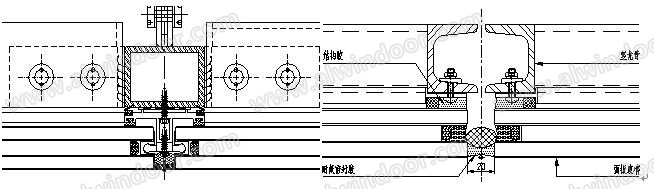

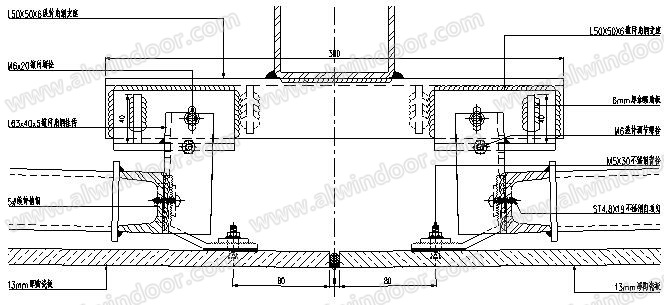

圖8 青花瓷異形幕墻單元化水平節點

　　3.3 武漢萬達K5不銹鋼球幕墻工程

　　武漢萬達K5幕墻工程最大標高40.6米，主要幕墻類型為鋁板幕墻和直徑為600mm的帶LED的不銹鋼金屬球，幕墻面積約3.5萬平方米，實景照片見圖9。

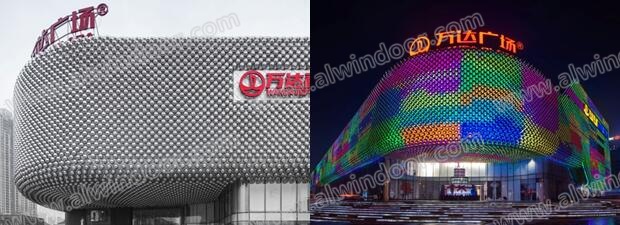

圖9武漢萬達K5不銹鋼球幕墻工程實景

　　武漢萬達K5不銹鋼球幕墻工程最大的特點是在鋁板幕墻上打孔，外側安裝直徑為φ600mm不銹鋼球，不銹鋼球總數為4.3萬多個，而每個不銹鋼球正立面又安裝了大小不一的LED照明。由于原招標圖設計為框架式幕墻，所有鋁板和不銹鋼球需在現場安裝，容易造成在鋁板幕墻上打孔后再安裝不銹鋼球時的防水問題以及4.3萬多個不銹鋼球如何保質保量地安裝。

　　本工程鋁板幕墻中鋁板分格均為45度斜線放置的菱形，菱形對角線長度為900mm,每個菱形鋁板中間位置打孔后安裝不銹鋼球，具體節點詳見圖10。如何進行異形幕墻單元化呢?首先將9塊菱形鋁板合并成一個大的菱形單元板塊，整個菱形單元板塊包括鋼骨架、9塊菱形鋁板和9個不銹鋼球均在地面組裝成一個單元體，再用汽車吊進行整體吊裝。由于單元板塊在地面組裝，從而解決了鋁板與不銹鋼連接處的防水和單獨安裝不銹鋼球比較困難的問題，安裝質量和安裝效率大大提高，吊裝措施詳見圖11。

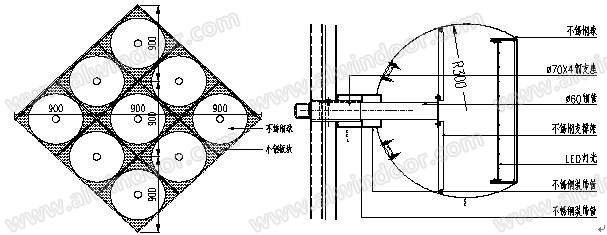

圖10 不銹鋼球幕墻單元劃分(左)及不銹鋼球連接鋁板剖面節點(右)

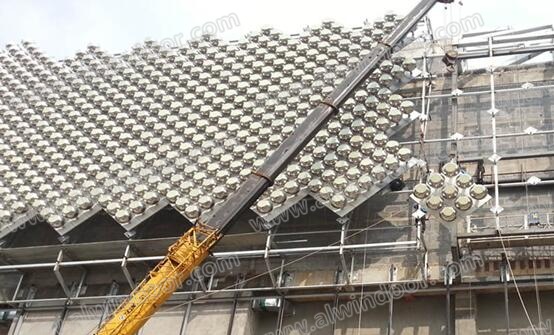

圖11 鋁板與不銹鋼球幕墻單元板塊吊裝

　　3.4 深圳世界大學生運動會體育館外圍護工程

　　深圳世界大學生運動會體育館外圍護工程為多折面的水晶體造型，包括幕墻和屋面兩大部分，是比較典型的異形幕墻工程，整個建筑由16等分的相同折面造型結構構成，每個等分體內又包括15個大三角面，共計240個晶體造型的大三角多面體。屋面采用單層折面空間網格結構，跨度約150米，最大建筑標高約36米，幕墻面積約4.6萬平方米，屋面面板主要采用聚碳酸脂板材料，立面主要是XIR膜玻璃幕墻，整體建筑效果見圖12。

圖12 深圳世界大學生運動會體育館實景

　　如此復雜的外立面造型，如果采用結構材料、幕墻材料和屋面材料均在工地進行現場拼裝，施工安裝難度可想而知。在總共240個多晶體造型的多面體中，最大三角形面的尺寸為32×31×18米，面積約226平方米，僅鋼結構骨架重約7噸，加上幕墻次龍骨，完全可以整體吊裝。所以，在進行本工程異形幕墻單元化時，總體單元化思路如下：

　　1) 選取所有的240個多面體作為整體吊裝的大單元板塊;

　　2) 為方便公路運輸，每個大單元板塊又劃分為9個小榀單元構成，具體見圖13;

　　3) 9個小榀單元在工廠進行批量加工后運到工地，在地面進行整體焊接（詞條“焊接”由行業大百科提供）、組裝后，形成一個大單元板塊;

　　4) 在大單元板塊上安裝幕墻骨架，但整體吊裝前不安裝面板材料，以避破損;

　　5) 采用重型汽車吊整體吊裝大單元板塊，固定后再安裝面板材料。

圖13大單元板塊劃分成9個小榀單元示意圖

　　深圳世界大學生運動會體育館外圍護工程通過異形幕墻的單元化，將大量的鋼檁條（詞條“檁條”由行業大百科提供）的加工和組裝工作放在加工廠進行，大大減少鋼檁條現場的加工和安裝量，且提高了鋼檁條加工制作的效率和精度;工地施工時直接將大單元板塊進行吊裝安裝，即保證了質量，又大大縮短了工期，極大地簡化了原本需要在高空作業的施工措施，同時，提高了施工過程的安全性，吊裝見圖14。

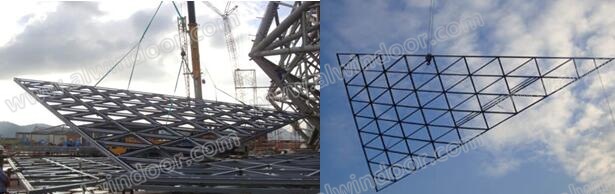

圖14 大單元板塊整體吊裝圖

　　4 結束語

　　通過工程實踐可以看到，與傳統幕墻工藝相比較，幕墻單元化工藝十分有效地降低了加工成本和安裝成本，極大限度地減少了施工現場存在的人工安裝安全隱患，提高了施工效率，同時改進并提高了幕墻工程的整體生產、安裝質量,解決了異形建筑幕墻的施工難點。

　　框架式幕墻單元化和異形幕墻單元化從表面上看材料成本和運輸成本增加了5~6%,但隨著人工成本和安全成本的不斷提高，材料成本所占工程總價的比重逐漸降低，綜合成本顯著降低，特別是單元化后可采用了機械化生產和安裝，有效地降低了加工成本和安裝成本，有效地降低了可能存在的人工安裝安全隱患，但卻有效地提高了施工效率和施工安全，同時也有效地提高了幕墻工程的整體生產、安裝質量。

　　綜上所述，從幕墻設計、加工、組裝到工地安裝等整個流程如果能夠盡可能地以建筑幕墻單元化為主體思路，探討各種不同幕墻類型實現單元化的可能性(如傳統石材幕墻的單元化等)并加以廣泛應用，那么建筑幕墻的單元化或?qū)⑹悄粔π袠I(yè)未來發展的方向。

　　[參考文獻]

　　[1] 中華人民共和國建設部. JGJ133-2001金屬與石材幕墻工程技術規范. 北京：中國建筑工業出版社，2001.

　　[2] 中華人民共和國建設部. JGJ102-2003玻璃幕墻工程技術規范. 北京：中國建筑工業出版社，2003.
