第二節 以工程為例介紹設計思路

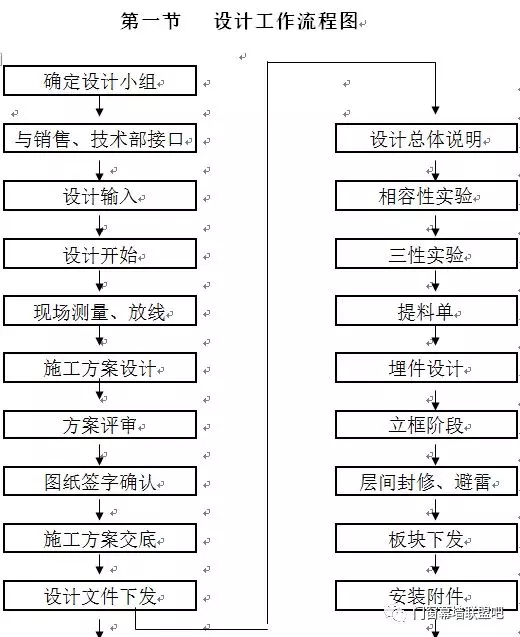

以辦公樓為例按設計工作流程的順序介紹設計思路的目的：一是讓新員工能夠活學活用，另一個是讓大家知道不同工程情況是變化的。因<辦公樓工程>為公司內部項目，公司即是甲方，又是乙方，所以跟實際工程情況有很大出入，總的來說程序、環節、輸入文件、輸出的圖紙、技術要求等均簡化。既便如此，我們還是能從該工程的設計過程了解一個工程的設計思想和程序。
第一步：確定設計小組
主要是設計部門（詞條“門”由行業大百科提供）領導根據工程大小、工期、難易程度等因素，確定設計小組中主設計和輔助設計人員的人數，確保工程按期優質完工。按ISO9000認證要求，沈陽公司會填寫《設計任務承包書》，明確工程設計的責任人和設計開始、完成時間。
辦公樓工程>交給研究所設計，一方面各公司每年中旬工程壓力較大，另一方面也想就此工程培訓一下2003年新員工。
第二步：與銷售、技術部接口
通過合同交底會、方案交底會的形式，明確合同中工程范圍，節點、材料、技術要求等，避免因理解不同造成設計失誤。若合同交底會，方案交底會之后仍有問題不清楚，可再次組織方案交底會;若有較少問題，也可采用《內部協調單》方式向相關部門詢問。
公司規定：1)原則上不在工程范圍內的項目不設計，若設計院、業主要求設計不在合同范圍內的項目，請及時與部門領導溝通，并及時做好增補報價的準備，原則上增補報價未得到業主的認可之前不能提料、下料。根據需要設計人員可以做準備，圖紙不能下發，特殊情況按領導要求做。公司發生過增補項目不清，設計安裝完工后業主不認可，業主不付工程款，公司遭受損失的情況。
2)鋁型材表面處理方式、顏色;鋁單板厚度、表面處理方式、顏色、涂層要求;玻璃顏色、厚度、深加工方式;主要附件的廠家、配置情況等一些重要參數，設計員無權擅自更改。若確實存在技術不合理，有問題，必須辦理一定的手續方可更改。并及時與部門領導溝通，以便部門領導及時給予指導。如：某幕墻工程合同規定中空玻璃外片為半鋼化，設計員計算后發現有問題，而中空玻璃外片改為鋼化能通過計算。設計員在沒有通知任何人、未辦理任何手續的前提下把玻璃深加工方式改變，工程竣工后業主以此為借口拒付工程款，給公司造成很大損失。還有某幕墻門窗工程，合同規定單板δ=2㎜，因規范要求δ≥2.5㎜，該設計員在沒有通知任何人的前提下將板厚從2㎜改為2.5㎜，同樣給公司造成很大損失。
3)工程上有增補、變更、洽商很正常，甚至增補、變更會給公司帶來利潤。問題是資料、圖紙一定要交代清楚，手續要齊全、合理以免被動。
接到<辦公樓工程>設計任務通知后，主要是與公司內部創意人員、董事長進行溝通。溝通過程得到如下信息：
1 范圍：a.南、北、西三面幕墻裝修，東立面墻面涂料，洞口安窗（詞條“窗”由行業大百科提供）。后改為四面幕墻裝修。
b.負責外層裝修。
2 效果：a.分格橫向尺寸大，豎向尺寸小的效果。
b.加凹槽。
c.簡潔但要有氣勢。
d.選彩釉玻璃。
e.采光頂龍骨大小不一，有規律，有立體感。
3 結構：a.西立面做成雙層幕墻(從功能、參觀考察需要考慮)。后改成框架幕墻(從成本、工期考慮)。
b.也曾考慮采用香港機場結構，后因成本工期原因做罷。
c.也曾考慮采用干法結構，后做罷。
d.采用公司庫存和廢料。
4 材料：a.采用藍、白二種顏色鋁（詞條“鋁”由行業大百科提供）復合板。
b.幕墻部分先期選用玻璃為西南公司剩余的綠色玻璃，彩釉玻璃重新購買。后來改為用上海公司剩余藍灰玻璃和彩釉玻璃組合。最終用前期方案，玻璃不剛化采用中空形式。
c.鋁型材優先選用庫存料。
總之，通過溝通了解，把工程基本情況確定下來了，至于有些技術要求，如中空玻璃配置情況，因公司自己的工程，設計者自定;而有些技術要求，如玻璃幕墻型材顏色、門窗型材顏色問題(剩余料)是與董事長口頭匯報之后才定。實際工程情況不同，上面這些技術條件要求不是個人甚至不是我公司能確定的，設計者只有推薦或建議權，最終決定權在業主。
第三步：設計輸入
實際工程設計輸入資料較多，如上面所述，目的是讓設計員全面了解所設計的工程的具體情況以及業主的想法和要求，避免出現設計失誤。如某工程合同有附件，在附件的最后一頁提出型材需拋光，而該頁丟失設計員未發現，以為鋁型材為銀白氧化（詞條“氧化”由行業大百科提供）處理，當型材到現場后業主發現型材表面處理不對，后公司把鋁型材從工地運回并褪氧化膜重新進行拋光，耽誤了工期且造成損失。又如某工程業主不但需要玻璃幕墻型材噴涂，連鋁板幕墻的型材也要求噴涂，這與正常施工工程不一致，也不合理，同時該工程合同、附件等均未注明鋁板幕墻型材表面處理問題。按正常思維應該是氧化料，可當材料發到現場后業主發現不對。經查找資料，發現報價單玻璃幕墻的鋁型材(噴涂料)與鋁板幕墻的鋁型材(表面處理未提)單價一致。出現這一問題固然相關部門有責任，但設計也負有未發現異常并未及時提出異議的責任。事實上該工程的報價單在輸入時被人借走，后來設計員忘記此事，直到問題出現才發現。
部分工程投標時業主只提供部分圖紙，而且圖紙也有可能變更，所以一般合同中標以后二次設計時需從業主處要全套的建施圖、結施圖和土建設計變更資料。因為設計輸入的文件資料、圖紙是設計員二次深化設計的依據和基礎，所以要求設計人員盡可能把資料收集齊全(一般從資料室取)，若發現缺項應及時查找。
辦公樓工程>的設計輸入有董事長認可的效果圖和設計院提供的幾張建施圖、結施圖。土建施工時個別情況如洞口大小、標高、墻的位置和標高等是依據幕墻圖紙進行施工的，這與實際工程情況相反。
第四步：設計開始
在了解設計院意圖、合同要求、業主想法及我公司投標報價情況之后，部門負責人或小組負責人對確定的小組人員進行分工，編制整體工程的設計計劃，沈陽公司有專門的表格，編制該表的目的：一是項目經理根據設計總體計劃、生產計劃、供應計劃等編制施工進度計劃;二是通過該計劃讓設計師系統考慮工作項目及如何安排設計工作，避免工作漏項和工作安排不合理。
編制設計計劃的要求：1)內容完全不漏項;2)計劃合理及倒排工期制度，即按合同工期要求，在給相關部門如安裝、供應、生產部留有必須的時間之后倒推設計時間;3)工期緊張時需考慮交插作業問題，哪些應先設計，哪些可后設計，需與計調溝通進一步確定;4)設計總體計劃確因某些原因無法實現，需調整設計計劃，沈陽公司有設計計劃調整申請表;5)設計總體計劃表根據要求履行填表、校對、審核、批準工作;在工作過程中，計調根據總體進度要求、設計計劃等確定周設計計劃。設計人員根據這二個計劃，特別是周設計計劃進行設計，設計部門根據周計劃完成情況對部門進行考核。
人員分工、編制完設計總體計劃之后小組人員在主設計領導下研究投標方案和報價，主要確定如下事宜：
1 工程范圍是否明確。
2 結構是否合理可行。
3 面積是否準確，特別是總價包死的工程。
4 報價是否合理，成本能否控制住。
5 方案是否需要調整，如何改變等。
若分析之后沒有問題，進行下一步工作。若有問題，請及時與組長和領導溝通，以便研究相應對策。
<辦公樓工程>核算了面積，計算了成本，設計按45天考慮。后來因方案幾次調整和土建施工較晚耽誤了一些時間。
第五步：現場測量、放線
大部分工程幕墻是在土建主體結構完工后進行施工的，個別工程幕墻隨土建一起施工。土建的變更、施工錯誤和施工誤差三方面因素決定幕墻設計時需對土建進行測量，目的是減少失誤和因配做或后期實測帶來大尾巴問題。土建實測主要由設計員、項目經理、安裝隊三方完成，正常情況下由設計員提出測量方案，特別簡單的工程也可直接指揮，項目經理組織安裝隊配合完成，計劃中心協調。土建實測時要細致、全面、完整，特別是重點部位、關鍵控制點。有些設計員因水平原因、工期原因，把土建圖未看仔細，未理解消化;到現場未認真觀察仔細測量，造成土建測量之后，仍然有幕墻安裝不上或干涉情況出現。易出現問題的地方有：
1) 吊頂部位、懸挑梁為斜梁，吊頂標高確定不合理。
2) 女兒墻比幕墻高，造成無法實現頂部封修。
3) 幕墻在大的洞口內，頂、底標高和水平距軸線誤差大。
4) 平面度、垂直度誤差大，造成龍骨與土建結構干涉。
5) 幕墻加點窗形式裝修，因窗洞口大小、上下、左右位置偏差太大，出現安裝不上的問題。
土建測量時控制一些關鍵點，有的工程造型復雜，很難測量，這就需要仔細分析如何測量等問題。
做好土建現場測量工作，需要設計人員了解幕墻與土建哪些因素有關，要了解土建知識和測量專業知識。對幕墻與土建同時施工的工程，必須事先與業主、設計院、土建確定好土建的誤差情況。
<辦公樓工程>幕墻先設計后施工，所以未全面測量。但因施工誤差較大，后期造成一些問題：
1) 西側女兒墻頂標高500㎜，施工600㎜。造成女兒墻封修困難。
2) 西側弧型造型，土建梁偏移，最大位置向外偏移160-180㎜左右，遠大于設計留有85㎜左右的調整間隙。
3) 西側女兒墻位置未按圖紙施工，同時向外偏移160-180㎜左右。
4) 頂層女兒墻高出設計值100㎜左右，造成封修困難。
5) 一層土建結構低200㎜左右，造成設計連接方式后期修改。
6) 二、三層土建結構高于理論80㎜左右，造成樓板處橫框低于樓面。
7) 南面幕墻后面的土建結構(梁)偏移過大，偏移量在180-200㎜左右，造成按理論無法安裝，后經調整。
8) 幕墻安裝本身誤差大，造成無法交圈，后在轉角處進行了調整。
第六步：施工方案設計
施工方案的內容指總體設計說明、分格圖、節點圖和計算書。施工方案應體現設計院意圖，滿足規范標準，滿足業主、合同及建筑機械等諸方面的要求，并控制好成本，若有增補或變更及時辦理相應手續。
<辦公樓工程>施工設計時考慮了如下因素：
1 建筑美學
一般情況工程的造型風格是由設計院確定，<辦公樓工程>公司有關人員參與了建筑的創意工作：
1) 整體南北對稱，入口門字型造型，西側彎弧造型，像一輪彎月鑲嵌在公司院內，整體造型簡潔明快。
2) 主色調選用藍、白二色，與公司其他建筑裝飾相呼應，顯得安靜穩重。玻璃幕墻、采光頂龍骨采用白色噴涂，顯得干凈明亮。
3) 藍色彩色凹入50㎜，增加立體感。
4) 南、北面玻璃幕墻中間的條狀彩釉玻璃起遮擋作用，起到美觀作用。
5) “眼睛”采用白玻，表示眼睛清澈。
6) 點窗四周加包邊處理，起到眼睛眉毛的裝飾效果。
7) 西側采用折線弧型幕墻，節省成本，弧型自然，玻璃用小折線，板用大折線。
8) 西側幕墻翻窗的設計較低，不想破壞彩釉玻璃的效果。
9) 采光頂龍骨大小不一，形成規律，立體感強。
10) 彩釉玻璃的使用，既減少光線照射又亮化了工程。
11) 幕墻墻板“扁平”放置，即與院內其他裝修協調一致，又與隨處可見的“豎向”放置不雷同。
12) 水平、垂直膠縫對齊，過渡自然。
13) 明框幕墻扣板未打膠，壓板密封，避免膠污染，提高表面效果。
14) 雨棚從最初鋼結構加拉索，改成金茂大廈拱型雨棚，最后設計成靈巧、通透、簡潔的雨棚。
15) 玻璃幕墻鋁龍骨采用公司現有結構，框大小視覺較好。
16) 為保證南北對稱，西側凸起彎弧幕墻采用偶數分格。
17) 翻窗對稱設置，距離較均勻。
18) 為保證整體比例，降低了西側凸起部分幕墻的女兒墻高度，加高了樓頂四周女兒墻的高度。
19) 門口折線尺寸進行了反復推敲。
20) 彩帶高度、位置在什么地方交圈，用什么東西斷開進行反復比較。
21) 采光頂為鋼結構，取消常見的加鋁框，用鋼角碼固定（詞條“固定”由行業大百科提供）方式，效果較好。
2 人體功能
1) 南北二側翻窗設置在900㎜到1500㎜標高位置上，執手在下部，開啟方便。
2) 采光頂二側的翻窗，人工開閉困難，所以設計了電動開啟(但施工一直未安電動開啟)。
3) 門窗公司設計門執手位置在高于地面1500㎜左右，開啟較方便;同時門安裝了閉門器，可實現自動關門。
4) 采光頂和西側玻璃幕墻采用彩釉玻璃，避免強光的直接照射，視覺舒服。
3 玻璃幕墻的抗風壓、水密、氣密、平面內變形、保溫、隔聲性能
玻璃幕墻的抗風壓、氣密、水密、保溫、隔聲等性能分級，應符合國標《建筑幕墻物理性能分級（詞條“建筑幕墻物理性能分級”由行業大百科提供）》GB/J15225的規定，玻璃幕墻的性能設計應根據建筑物的類別、高度、外型以及建筑物所在地的地點、氣候、環境等條件進行。幕墻抗風壓性能應滿足在風荷載標準作用下，其變形不超過規定值，并且不出現任何損壞，實際工程通過計算確定并通過實驗來驗證，計算公式見JGJ102-2003。有采暖（詞條“采暖”由行業大百科提供）、通風、空氣調節要求時，玻璃幕墻的氣密性能不應低于3級。玻璃幕墻的水密性可計算，一般常說的幕墻三性性能指抗風壓、水密、氣密性能。實際工程需做三性性能檢測，必要時可增加平面內變形性能及其他性能檢測，玻璃幕墻的性能檢測，應由國家認可的檢測機構實施。
<辦公樓工程>隱框玻璃幕墻，明框玻璃幕墻產品采用了我公司較成熟的結構和經驗，氣密、水密性能能滿足要求;通過計算和類似的工程比較，抗風壓性能也能滿足;為滿足保溫性能要求，玻璃幕墻采用中空玻璃。
4 防火設計
幕墻玻璃的防火設計應符合現行國家標準《建筑設計防火規范》GB50016的有關規定，高層建筑玻璃幕墻的防火設計應符合現行國家標準《高層民用建筑設計防火規范》GB50045的有關規定。玻璃幕墻與其周邊防火分隔構件間的縫隙，與樓板或隔墻外沿間的縫隙，與實際墻面洞口邊緣間的縫隙等，應進行防火設計。
建筑物的耐火等級分為四級，即一級、二級、三級、四級，一級要求最高，同一級別的建筑構件，其燃燒性能和耐火極限（詞條“耐火極限”由行業大百科提供）不同。建筑幕墻的耐火等級一般是根據設計院要求，若土建圖紙沒有要求，可與業主、設計院確定;建筑幕墻的防火封修可參照標準中同一耐火等級的樓板性能要求;我公司承攬的工程采用一、二級耐火等級的建筑較多。一般情況下一級耐火等級耐火極限按1.5h設計;二級耐火極限按1.0h設計。根據大量的統計資料表明，火災延續時間90%以上在2h以內，所以有時會根據設計院的要求，幕墻耐火極限最高按2h設計。建筑設計防火規范涉及面廣，這里不能把各方面都介紹到。玻璃幕墻規范要求用1.5㎜厚鍍鋅鋼板，巖棉厚度不小于100㎜。
<辦公樓工程>外裝修的消防主要從三個方面考慮：一是層間防火，封修采用硅酸鈣板(δ5)加100㎜厚巖棉，側封修同理。二是設置開啟扇，即是建筑通風要求，也是建筑消防排煙要求。三是安全通道，工程的二個安全通道出口，要求出口水平距離大于5m，疏散走廊的寬度大于1.4m，出口設置幾個開啟扇，寬度大于0.9m。
5 防雷設計
建筑物應根據其重要性，使用性能，發現雷電事故的可能性和后果，按防雷要求分為三類：
1) 一類防雷建筑;
2) 二類防雷建筑;
3) 三類防雷建筑。
實際工程要求二類、三類防雷較多，實際設計時可能提高一個檔次設計，所謂外部防雷就是防直擊雷(頂雷、側雷)，內部防雷包括防雷電感應、防反擊以及防雷電波侵入和防生命危險。防頂雷的裝置，采用接閃器較多，防側雷的裝置采用避雷網格形式最多。
一類防雷建筑的避雷網格：5m×5m或6m×4m
二類防雷建筑的避雷網格：10m×10m或12m×8m
二類防雷建筑的避雷網格：20m×20m或24m×16m
避雷網(帶)應優先在屋角、屋脊、屋檐和檐角或建筑物邊、角、棱、突起等易發生雷擊的部位敷設。
避雷網格按接圖紙要求施工之后需進行測量，一般接地電阻不大于10Ω。
避雷網和避雷帶采用圓鋼或扁鋼，優先選用圓鋼。一般情況圓鋼直徑不應小于8㎜。扁鋼截面不應小于48㎜2，其厚度不應小于4㎜。特殊情況詳見標準。建筑幕墻中使用的防雷裝置金屬板之間采用搭接時，其搭接長度不應小于100㎜。因規范規定二類避雷建筑物低于45m可不考慮;三類避雷建筑物低于60m可不考慮，而辦公樓較低，所以<辦公樓工程>不做避雷器設計和要求。當建筑物高于規定避雷建筑物的最低高度(45m或60m)時，不僅高出部分需做避雷設計，低于臨界高度的建筑物也需做避雷設計，以確保上下貫通。詳細知識見國標《建筑物防雷設計規范》GB50057。
6 抗震設計
《玻璃幕墻工程技術規范》JGJ102適用于非抗震設計和抗震設防烈度（詞條“抗震設防烈度”由行業大百科提供）為6、7、8度設計的民用建筑玻璃幕墻工程。并要求抗震設計的幕墻，在多遇地震作用下應能正常使用;在設防烈度地震作用下經修理后可使用，在罕遇地震作用下幕墻骨架不得脫落。詳見國標《建筑抗震設計規范》GB50011，在計算書中能體現出地震作用對幕墻的影響。
建筑的設防烈度一般設計院會提出要求，實際工程采用7度、8度設防的工程較多。
抗震設防為6度以上地區的建筑，必須進行抗震設計
7 防腐設計
考慮一般的建筑幕墻使用年限較長，工程完工后進行防腐或防腐圍護較困難，所以設計幕墻時對幕墻的防腐應給予足夠的重視。幕墻防腐應從三個方面著手，一是材質;二是表面防腐處理;三是防止電位腐蝕。
玻璃幕墻應選用耐氣候性材料。金屬材料和金屬零配件除不銹鋼及耐候鋼外，鋼材應進行表面熱浸鍍鋅處理，無機富鋅底漆處理或采取其他有效的防腐措施，鋁合金材料應進行表面陽極氧化、電泳涂裝、粉末噴涂或氟碳漆（詞條“氟碳漆”由行業大百科提供）噴涂處理。玻璃幕墻用不銹鋼材宜采用奧氏體不銹鋼，且含鎳量不應小于8%。
8 計算書
玻璃幕墻根據國標《建筑結構荷載規范》GB50009和《玻璃幕墻工程技術規范》JGJ102要求進行計算。
玻璃幕墻風荷載技術按50年一遇為設計基準期，計算介紹見其他章節。
總之，方案設計時，要求設計人員對工程進行全方位的分析、研究、考慮。
第七步：方案評審
方案評審是公司內部為控制方案質量，避免施工過程中出現大的失誤而采取的一種手段、措施。所有準備施工的圖紙都必須進行方案評審。根據工程具體情況，評審內容次數不一定相同。如公司“森融”結構工程，一般評審成本、材料利用率、整體效果和計算書等;而加工性、安裝性一般不再評審。而全新的工程，要從各方面進行評審。
施工方案設計時，設計人員一般會與組長、部門領導溝通，取得施工方案設計草案，待施工方案的設計草案完成后，填寫設計方案評審申請表，確定擬邀請的評審人員和評審時間，評審過程中做好記錄，并形成評審意見，有些復雜的工程可能評審幾次，也可分總體方案評審和后續過程中的階段性評審。
若評審未通過，需重新進行施工方案設計，只有在評審通過之后才能進入下一步工作。<辦公樓工程>采用的是公司成熟結構，未經評審。
第八步：圖紙確認
圖紙確認是設計人員在充分了解設計院、業主的建筑意圖，在滿足所有輸入文件和標準規范要求，并確保方案可行的前提下，爭取業主認可的過程。圖紙確認提供的資料主要是分格、節點、計算書、設計說明等。各地區各工程確認的機構和方式有所不同，確認的機構有甲方、設計院、監理及專業幕墻咨詢公司。確認的方式有白圖簽字、藍圖簽字、硫酸圖簽字和形成獨立審查報告等幾種。需確認的圖紙必須通過公司內部評審，在簽圖過程中設計人員通過對幕墻建筑美學、人體功能學、招投標文件、合同要求、標準規范的全面了解，有理有據說服設計院及甲方，力爭提前簽字確認。圖紙確認過程中注意簽字的有效性、結論和簽字時間。未能通過業主、設計院確認的圖紙根據要求重新進行方案設計(或調整)。
<辦公樓工程>最終由董事長在圖紙上簽字認可。
第九步：施工方案交底
施工方案交底是為了讓生產系統其它部門對工程有進一步的了解，以便公司進行策劃、落實計劃和做相應的安排。施工方案交底應在圖紙確認之后進行，特殊情況除外。設計人員通過前期合同評審、設計輸入文件、方案設計評審及圖紙確認過程之后，應對工程有了全面了解;同時與業主、設計院、監理等進行接觸，此時對工程掌握的情況較多。交底會一般由計劃主持，由參與該工程的設計人員、項目經理、計劃員、生產、供應部門人員參加，重要工程一些領導也會參加，根據工程情況，可以一次也可能多次。施工過程中設計人員還需對安裝隊進行技術指導，進行設計想法、技術要求、安裝順序等方面的交底。
施工交底會上根據各方面掌握的情況，需決定設計、采購、生產、安裝順序，明確設計、施工單元(工程分幾塊、幾層)順序，大小，形成會議紀要下發各部門執行。
<辦公樓工程>前期進行二次交底，幕墻安裝過程中隨時指導。
第十步：設計文件下發
圖紙簽字確認后，設計人員整理施工方案、設計圖紙、下發各有關部門。
分格圖設計遵循的原則：
1、參照設計院圖紙。
2、橫向分格一般在拐角，土建洞口處為分界線，中間均分。其中分格中心線與洞口的關系，受土建洞口裝修影響，一般情況分格中心線(豎龍骨中心)與洞口平齊。當洞口處采用窗形式時，為保證窗裝進洞口，窗需縮尺，為滿足上下對線，分格尺寸向洞口內偏移;窗縮尺寸大小與窗的結構、誤差有關。當窗的四周有“窗套”造型時，分格一般向洞口外偏移。所謂中間均分是廣義的，如玻璃、石材幕墻可以做到均分，金屬板可以均分，大部分轉角板不一定能均分;如洞口之間有隔斷時，在隔斷位置設置龍骨，即分格中心線與隔墻中心對齊;另外中間均分的份數受面材的規格尺寸，材料的利用率和整體效果影響。
3、豎向分格一般在拐角，土建洞口處為分界線，中間根據面材的規格尺寸、材料的利用率和整體效果進行分格。其中分格中心線與洞口的關系，上部主要受吊頂、窗簾盒(內裝)做法的影響，下部主要受窗臺板(或內裝)做法影響，當然也受土建誤差的影響，一般情況下高度方向分格有利于層間防火封修，避免一塊玻璃跨兩個層間，特殊情況以設計院圖紙為依據。
4、分格圖圖面基本要求
1) 分格圖中玻璃幕墻是明框、隱框還是半隱框要體現出來。
2) 不同面材區別開，一般采用填充不同圖案，并有面材的說明。
3) 開啟扇位置，開啟方向、轉軸位置需表示清楚，并有說明。
4) 門、窗分清。
5) 給出幕墻豎向與標高，橫向與軸線的關系，給幕墻定位。
6) 分格圖中各面需展開。
7) 若可能，分格圖與對應的平剖圖、立剖圖盡可能畫在一張圖上。
8) 1:1制圖，打印可按制圖標準中的比例規定。
9) 在分格圖上有節點的索引號。
10)分格輪廓線、轉折線一般加重，轉折線做轉折標示并說明。
11)當一張圖紙不能表示處整個樓的外裝修情況時，分格圖與分格圖之間，選擇轉折線或間斷部位為斷點。
12)標注清晰、準確。
13)有必要的設計說明。
14)編號符合公司規定、審批手續齊全。
15)考慮面材的許用面積。
節點圖設計遵循原則：
1、滿足立面效果要求。需符合明框、隱框及半隱框效果。
2、滿足合同、投標報價中結構性要求，是框架還是單元，若是框架結構（詞條“框架結構”由行業大百科提供），確定是托式還是掛式等;若是單元結構，是橫滑還是橫索;以及是斷熱還是非斷熱�？傊�，清楚到底做什么樣的幕墻，才能確定不同的幕墻節點形式。
3、安全可靠，結構簡單，加工、安裝工藝性好。
4、美觀漂亮。
5、系統性好。
6、鋁型材需滿足擠壓工藝要求。
7、鋁型材考慮設備加工能力。
8、型材壁厚等符合規范。
9、編號符合公司規定，審批手續齊全。
10、圖面美觀，標注清晰、準確。
11、有技術要求或指導性文件。
翻窗、單元幕墻需遵循的原則
1、等壓腔原理。
2、雨幕原理。
3、考慮如何排水(含明框幕墻等)。
第十一步：相容性實驗和三性實驗
三性試驗是檢查工程結構設計是否合理的重要手段，按國際慣例，圖紙簽字確認后在未正式施工之前應做該試驗，若無問題方可施工，若有問題，有針對性地調整。因國內市場混亂，不正規，工期不合理，造成有些工程三性試驗做得較晚，是不合理的。
關于相容性試驗，要求密封粘接（詞條“粘接”由行業大百科提供）材料與接觸材料不同批次都進行實驗，實際操作很難，所以一般在工程前期僅做工程用密封粘接材料與工程用不同接觸材料之間粘接性試驗。從相容性概念看，JGJ102老標準要求結構膠需做相容性試驗，而新標準要求密封膠也需做相容性試驗。
因鋁型材素材及粉末噴涂粘接效果不好，所以<辦公樓工程>采用了分體結構。因多數工程氧化鋁型材、玻璃與結構膠相容，所以<辦公樓工程>未做相容性實驗。該工程的三性實驗意義不大，也未做。
第十二步：提料
提料是建筑裝修行業為適應國內這種工程工期短，主要材料供貨周期長，公司力爭如期完工而采取的一種為提前定貨所做的技術工作。它節省了深化設計這段時間，是各部門交插作業方式的體現，提料之后設計部門以提料單方式下發。提料單也是一個定額，相當于機械行業國企中明細欄中各種材料的整理、匯總表格。
提料單編制原則：
1、大綜主材，供貨周期長的材料必須提料，如各種面材、鋁型材、各種膠、主要附件等，其他材料按公司要求也需提料，考慮到有些材料提料的時間長，浪費時間，有些材料易采購等因素，各公司執行情況不盡相同。
2、按公司要求國產材料不加余量，進口材料按定額管理制度增加采購量。
3、當單片玻璃、中空玻璃成品采購時，就不是提料了，而是下細目，需配加工圖。
4、石材也是以細目形式提料，需配加工圖。石材可以由廠家加工成成品，大部分工程石材由廠家加工成半成品，若這樣后期還需出成品細目及加工圖。
5、鋁復合板直接提料(采購原板)。
6、鋁單板提料：若是預滾涂板，直接提料(采購原板);若是后噴涂，直接提料(采購素材原板);當工程指定由其他企業加工鋁單板時，一般不再提料或僅提供大概用量(不正規方式)，主要是提供鋁單板加工細目及加工圖。
7、至于膠類、附件類可直接提料。
提料單中注意事項：
1、依據工程各階段使用材料情況，保證材料配套;依據面、層、塊的劃分和設計，施工順序進行提料，保證數量準確齊全。
2、提料單中各種材料，根據工程套裁匯總整理，套裁范圍不宜太大，若套裁范圍過大，會帶來如下問題：一是后期設計細目定額時按面、層、塊設計，利用率發生變化，會造成提料不足;二是若后期整體套裁，會給生產、庫房帶來很多困難。
3、在材料利用率、生產效率、供應采購規格種類上尋找合適的平衡點。型材特別是橫框、附框（詞條“附框”由行業大百科提供）等套裁時，優先用人工方法把長度相等，數量較大的單獨套裁定尺，確保一支料切一種規格尺寸的產品，這樣利用率和生產效率都高。少量的材料可用計算機進行套裁。為保證生產效率，型材下料時一支料控制在三種規格范圍內。
4、關于技術要求：為保證采購的材料滿足設計要求，各種材料應注明技術要求，如：1) 鋁型材
需注明廠家(有特殊要求時)、鋁合金成分(6063)、狀態(T5/T6)、表面處理方式、顏色及代號、膜厚、形位公差、驗收標準等技術要求。
備注：a.介紹鋁合金成分、牌號、熱材料方式等技術要求。
b.介紹鋁合金常見的表面材料方式及顏色。
c.介紹不同表面處理膜厚的要求。
2 )玻璃
需注明玻璃生產廠、種類、透焊、顏色、代號、深加工方式、磨邊、磨角、倒棱、質量等級、驗收標準技術要求。
備注：a.介紹深加工方式。
b.介紹玻璃種類。
c.介紹玻璃質量等級。
3)鋁合金板
需注明廠家、厚度、顏色、代號等技術要求。
第十三步：埋件設計
埋件作為幕墻連接的基礎，它是幕墻與土建之間連接的紐帶。埋件設置分預埋和后補打兩種方式，優先采用預埋方案。因埋件與分格之間存在一一對應關系，合理的埋件位置圖是在施工方案簽字確認后進行。后補埋件需計算，現場需做拉拔實驗，局部補埋件時項目經理應做好統計工作(監理、業主認可)，以便工程結算。
埋件設計原則：
1、與幕墻結構有關，如埋件形式、位置。
2、與合同、業主要求有關，如埋件形式。
3、埋件與土建有關，如位置、錨筋長度、形狀等。
4、避免與土建配筋干涉。
埋件設計其他注意事項：
1、規范要求熱浸鍍鋅，但熱浸鍍鋅焊接性不好，焊接時鍍鋅層破壞。
2、現場焊接鍍鋅層破壞需做二次防腐，應有技術要求：
a. 除銹等級。
b. 用什么防腐材料、幾遍、幾層(按公司鋼件防腐技術條件執行)。
第十四步：立框階段
從立框階段設計施工到飾面、附件設計、施工過程是以框架幕墻為例說明，單元幕墻與框架幕墻不同，單元幕墻比框架幕墻結構復雜，設計量大。但設計施工環節少。
立框階段設計注意事項：
1、要1:1制圖，按標準圖框比例輸出。
2、圖框、審批手續齊全。
3、橫向、豎向給出立框基準，框進行編號。
4、有些隱蔽部位安裝時需用的材料，如有些與橫豎框連接的角片必須在立框階段設計，下發并安裝，否則后期可能無法施工。
5、其它如保護、安裝誤差或特殊技術要求。
6、其它見流程要求。
第十五步：隱蔽部位設計
隱蔽部位設計指層間封修、側封修、避雷和加內襯板設計。層間封修的主要目的是防火，同時兼有隔聲、隔溫等功能，按防火要求設計。加內襯板，只有當反梁位置幕墻面材采用玻璃，而且當面玻通透性良好時使用，起遮擋作用�？僧斪鰞纫r板的材料較多，顏色宜采用玻璃顏色或比玻璃顏色深，黑色是公共色。內襯板顏色需與業主、設計院一起確定。<辦公樓工程>南北明框玻璃幕墻的彩釉玻璃后面安裝了內襯板。
第十六步：板塊設計
板塊設計在保證板塊數量、制圖正確、圖號符合規定、審批完善的同時還需注意以下問題：
玻璃板塊：
1、確保結構膠厚度、寬度為正差，即大于或等于結構膠的設計值，同時滿足規定要求。
2、設計玻璃板塊時，需設計玻璃合片圖、組框圖及玻璃與附框的組合圖。
3、結構膠與絕大部分粉末噴漆型材粘接時出現不相容問題，與部分氟碳型材和極個別的氧化型材也存在不相容問題，與鋁合金素材粘接性不好，我公司用分體結構來解決上述問題。<辦公樓工程>即采用了分體結構。
墻板：
1、注意鋁板的方向性問題。
2、鋁復合板正常折邊時下料尺寸等于成型尺寸減去1.5㎜.
3、鋁單板下料尺寸與板厚(刨槽之后的板厚)、折彎半徑有關。
4、鋁復合板、鋁單板一般需用加強筋增加強度（詞條“強度”由行業大百科提供）。
5、注意異形如凸起造型時板的角度、垂直度控制，以確保幕墻橫平豎直。
石材：
1、注意色差是否符合提料時要求。
2、背栓孔符合規范要求。
3、石材槽口符合規范要求。
4、石材膠選擇正確，以免污染。
石材的共性問題(技術要求)：
1、注意防護，以免破損、磕碰、劃傷。
2、下料、加工尺寸精度要求;階差、間隙要求;平面度、平整度要求。
第十七步：飾面安裝及附件設計
1、根據相容性報告和合同要求，選擇合適的密封材料或采用其他相應措施。
2、注意密封膠的合理選擇，如石材需用石材密封膠，當膠與橡膠、尼龍、塑料等接觸時，最好選擇中性密封膠(價格比酸性密封膠貴)。
3、明框、半隱框幕墻扣板一般不打膠，豎向扣板應采用防竄動措施;扣板接縫與分格中心線對應(可幾個分格一個扣板);為防止漏水，減少階差，扣板間斷處壓板不允許間斷(可錯位)，壓板尺寸小于或等于一個分格尺寸。
4、明框幕墻豎向扣板宜高出橫向扣板3～5㎜。

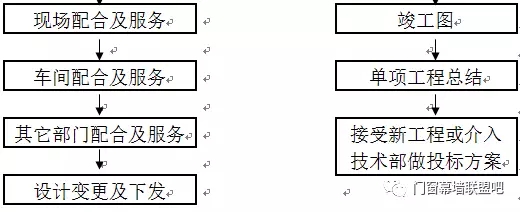

第十八步：竣工圖
因施工過程中有設計變更、土建超差、現場等因素影響，現場實際狀況可能與圖紙一致，也可能不一致�？⒐D整理就是在工程完工后確保圖紙與實際相符的過程。按公司要求竣工圖整理之后需存檔(光盤、圖紙二種形式)。
出竣工圖的目的：
1、與業主結算的依據。
2、與安裝隊結算的依據。
3、工程維修補片需要。
竣工圖的內容：
1、首頁
2、設計說明
3、分格圖
4、節點圖
5、平、立剖圖
6、埋件位置圖
7、鋼結構圖
8、使用說明書等
若按生產許可證要求，還需有：
1、立框圖
2、加工、合片、組框、組裝圖紙。
3、細目定額等全套圖紙文件。
