小編今天分享建筑工程經常需要做的隱蔽資料，不到之處，請同行指正。
一、地基與基礎分部需要做的隱蔽資料

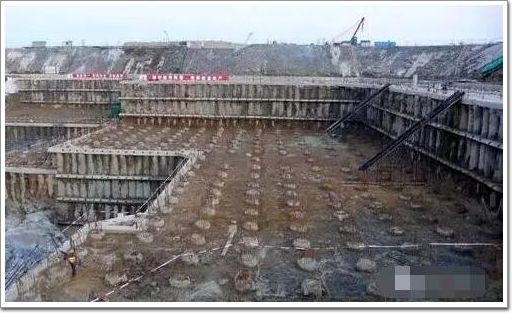

1、樁基
鉆孔樁，鋼筋籠就位前，做鋼筋籠隱蔽，內容包含數量、規格、型號、主筋間距、長度、鋼筋連接情況符合設計要求。
2、混凝土基礎
混凝土澆筑前，做鋼筋隱蔽，內容包括鋼筋數量、規格、型號、主筋間距、鋼筋連接情況符合設計要求。
3、地下防水（詞條“防水”由行業大百科提供）
鋪貼完畢，進入防水層保護層（詞條“保護層”由行業大百科提供）工序前，做防水隱蔽，內容包含卷材防水層及細部做法。
4、鋼結構
施焊完畢，做鋼結構隱蔽，內容包含焊接工藝、焊縫、外觀質量;
防腐結束，做防腐隱蔽，隱蔽內容包含防腐使用材料、遍數、厚度符合設計要求。
5、土方回填
土方回填前，做混凝土隱蔽，內容包含混凝土標號，基底清理、標高情況。
二、主體結構分部需要做的隱蔽資料
1、混凝土結構
混凝土澆灌前，做鋼筋隱蔽，隱蔽內容包括鋼筋數量、型號、規格、連接情況應符合設計要求。
2、砌體結構（詞條“砌體結構”由行業大百科提供）
植筋完成后，做植筋隱蔽，隱蔽內容包括鋼筋型號、試驗情況、擴孔清潔情況。
3、鋼結構
施焊完畢，做鋼結構隱蔽，內容包含焊接工藝、焊縫、外觀質量;
防腐結束，做防腐隱蔽，隱蔽內容包含防腐使用材料、遍數、厚度符合設計要求。
三、建筑裝飾裝修分部需要做的隱蔽資料
1、抹灰
加強措施布設完畢，隱蔽工序前，做抹灰網格布隱蔽，隱蔽內容包括加強措施布設及與基體搭接（詞條“搭接”由行業大百科提供）寬度。
2、門窗
塑鋼窗安裝完畢，邊框封閉前，做門窗隱蔽，隱蔽內容包括安裝位置、連接方式、填嵌密封處理應符合設計要求，以及固定片或膨脹螺栓數量、位置。
3、吊頂

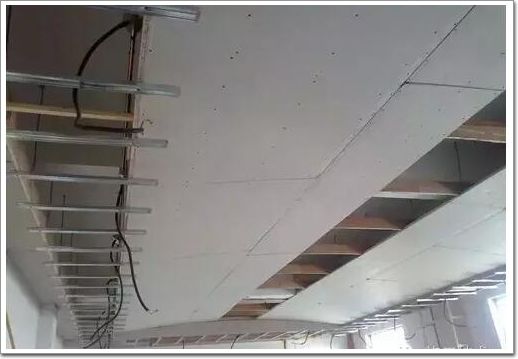

明龍骨吊頂，龍骨安裝完畢，吊頂板安裝前，做吊頂隱蔽，隱蔽內容包括安裝間距、連接方式應符合設計要求，安裝必須牢固，以及金屬（詞條“金屬”由行業大百科提供）吊桿、龍骨表面應防腐，木質應防腐、防火處理;吊頂內填充吸聲材料品種和鋪設厚度應符合設計要求，有防散落措施;吊桿、龍骨的接縫符合規范要求。
4、飾面磚粘貼
施工完面磚粘貼工序前，做飾面磚隱蔽，隱蔽內容包括找平、防水、粘貼和勾縫材料及施工方法符合設計及相應產品標準和技術標準。
5、地面
基土墊層，該層施工完畢，下層施工前，做基層隱蔽，隱蔽內容包括壓實系數應符合設計要求，填料及表面允許偏差應符合規范要求
砂墊層和砂石墊層，該層施工完畢，下層施工前，做砂墊層隱蔽，隱蔽內容包括砂、砂石不得含有機雜質，墊層干密度(或貫入度)應符合設計要求，表面不應有砂窩、石堆等缺陷，表面允許偏差及厚度應符合規范要求。
四、建筑屋面分部需要做的隱蔽資料
1、卷材防水屋面
卷材鋪貼點補施工完畢，下層施工前，做屋面隱蔽，隱蔽內容包括防水層的基層，搭接寬度及附加層與剛性保護層的隔離層以及天溝、檐溝、檐口、水落口、泛水、變形縫和伸出屋面管道的防水構造必須符合設計要求。
2、剛性防水屋面
砼澆注（詞條“澆注”由行業大百科提供）完畢，做屋面隱蔽，隱蔽內容包括防水層的鋼筋、厚度、坡度以及天溝、檐溝、檐口、水落口、泛水、變形（詞條“變形”由行業大百科提供）縫和伸出屋面管道的防水構造必須符合設計要求。
五、建筑給水、排水及采暖分部需要做的隱蔽資料
1、室內給水管道
生活給水、消防給水管道，安裝完畢后，做管道隱蔽，隱蔽內容包括暗埋管道縱、橫、立座標及尺寸偏差，管道防腐及支、吊架、管道各種試驗，管道試驗有沖洗、通水、耐壓試驗。
2、室內排水管道
污水、雨水管道，安裝完畢后，做管道隱蔽，隱蔽內容包括暗埋管道縱、橫、立座標及尺寸偏差，管道防腐及支、吊架、管道各種試驗，管道試驗有蓄水、通球試驗。
六、建筑電氣分部需要做的隱蔽資料
1、電線導管安裝
配管安裝完畢后，做電線導管隱蔽，隱蔽內容包括暗埋管線規格尺寸，管彎曲半徑及連接情況。
2、防雷接地
室外接地裝置，做接地裝置隱蔽，隱蔽內容包括暗埋接地材料規格型號，干線、模塊埋設垂直度、水平位置、埋設深度、間距、搭接長度。
避雷引下線，做引下線隱蔽，隱蔽內容包括引下線設置位置、方法、數量。
|
隱蔽資料需求匯總表 |
|
序號 |
分部 |
分項或子分部 |
隱蔽項目 |
隱蔽內容 |
|
一 |
地基與基礎 |
1、樁基 |
鋼筋籠隱蔽 |
數量、規格、型號、主筋間距、長度、鋼筋連接情況符合設計要求。 |
|
|
2、混凝土基礎 |
鋼筋隱蔽 |
鋼筋數量、規格、型號、主筋間距、鋼筋連接情況符合設計要求。 |
|
|
3、地下防水 |
防水隱蔽 |
卷材防水層及細部做法 |
|
|
4、鋼結構 |
鋼結構隱蔽 |
焊接工藝、焊縫、外觀質量 |
|
|
|
防腐隱蔽 |
防腐使用材料、遍數、厚度符合設計要求 |
|
|
5、土方回填 |
混凝土隱蔽 |
混凝土標號，基底清理、標高情況 |
|
二 |
主體結構 |
1、混凝土結構 |
鋼筋隱蔽 |
鋼筋數量、型號、規格、連接情況應符合設計要求。 |
|
|
2、砌體結構 |
植筋隱蔽 |
鋼筋型號、試驗情況、擴孔清潔情況。 |
|
|
3、鋼結構 |
鋼結構隱蔽 |
焊接工藝、焊縫、外觀質量 |
|
|
|
防腐隱蔽 |
防腐使用材料、遍數、厚度符合設計要求 |
|
三 |
建筑裝飾裝修 |
1、抹灰 |
抹灰隱蔽 |
加強措施布設及與基體搭接寬度 |
|
|
2、門窗 |
門窗隱蔽 |
安裝位置、連接方式、填嵌密封處理應符合設計要求，以及固定片或膨脹螺栓數量、位置。 |
|
|
3、吊頂 |
吊頂隱蔽 |
安裝間距、連接方式應符合設計要求，安裝必須牢固，以及金屬吊桿、龍骨表面應防腐，木質應防腐、防火處理；吊頂內填充吸聲材料品種和鋪設厚度應符合設計要求，有防散落措施；吊桿、龍骨的接縫符合規范要求。 |
|
|
4、飾面磚粘貼
|
飾面磚隱蔽 |
找平、防水、粘貼和勾縫材料及施工方法符合設計及相應產品標準和技術標準。 |
|
|
5、地面
|
基層隱蔽 |
找平、防水、粘貼和勾縫材料及施工方法符合設計及相應產品標準和技術標準。 |
|
|
|
砂墊層隱蔽 |
砂、砂石不得含有機雜質，墊層干密度（或貫入度）應符合設計要求，表面不應有砂窩、石堆等缺陷，表面允許偏差及厚度應符合規范要求。
|
|
四 |
建筑屋面 |
1、卷材防水屋面 |
屋面隱蔽 |
防水層的基層，搭接寬度及附加層與剛性保護層的隔離層以及天溝、檐溝、檐口、水落口、泛水、變形縫和伸出屋面管道的防水構造必須符合設計要求。 |
|
|
2、剛性防水屋面 |
屋面隱蔽 |
防水層的鋼筋、厚度、坡度以及天溝、檐溝、檐口、水落口、泛水、變形縫和伸出屋面管道的防水構造必須符合設計要求。 |
|
五 |
建筑給水、排水及采暖分部 |
1、室內給水管道
|
管道隱蔽 |
暗埋管道縱、橫、立座標及尺寸偏差，管道防腐及支、吊架、管道各種試驗，管道試驗有沖洗、通水、耐壓試驗。 |
|
|
2、室內排水管道 |
管道隱蔽 |
暗埋管道縱、橫、立座標及尺寸偏差，管道防腐及支、吊架、管道各種試驗，管道試驗有蓄水、通球試驗。 |
|
六 |
建筑電氣 |
1、電線導管安裝
|
導管隱蔽 |
暗埋管線規格尺寸，管彎曲半徑及連接情況。 |
|
|
2、防雷接地
|
接地裝置隱蔽 |
暗埋接地材料規格型號，干線、模塊埋設垂直度、水平位置、埋設深度、間距、搭接長度。 |
|
|
|
避雷引下線 |
引下線設置位置、方法、數量 |
隱蔽工程檢查記錄為通用施工記錄，適用于各專業。按規范規定須進行隱檢的項目，施工單位應填報《隱蔽工程檢查記錄》。
主要隱檢項目及內容如下：
1.地基基礎工程與主體結構工程隱檢
①土方工程：基槽、房心回填前檢查基底清理、基底標高情況等。
②支護工程：檢查錨桿、土釘?shù)钠贩N、規格、數量、位置、插入長度、深底、垂直度，鋼筋籠規格、位置、槽底清理、沉渣厚度等。
③樁基工程：檢查鋼筋籠規格、尺寸、沉渣厚度、清孔情況等。
④地下防水工程：檢查混凝土變形縫、施工縫、后澆帶（詞條“后澆帶”由行業大百科提供）、穿墻套管、埋設件等設置的形式和構造。人防出口止水做法。防水層基層、防水材料規格、厚度、鋪設方式、陰陽角處理、搭接密封處理等。
⑤預應力工程：檢查預留孔道的規格、數量、位置、形狀、端部預埋墊板;預應力筋下料長度、切斷方法、豎向位置偏差、固定、護套的完整性;錨具、夾具、連接點組裝等。
⑥鋼結構工程：檢查地腳螺栓規格、位置、埋設方法、緊固等。
⑦外墻內、外保溫構造節點（詞條“節點”由行業大百科提供）做法。
2.建筑裝飾裝修工程隱檢
①地面工程：檢查各基層(墊層、找平層、隔離層、防水層、填充層、地龍骨)材料品種、規格、鋪設厚度、方式、坡度、標高、表面情況、密封處理、粘結情況等。
②抹灰工程：具有加強措施的抹灰應檢查其加強構造的材料規格、鋪設、固定、搭接等。
③門窗工程：檢查預埋件和錨固件、螺栓等的規格、數量、位置、間距、埋設方式、與框的連接方式、防腐處理、縫隙的嵌填、密封材料的粘結等。
④吊頂工程：檢查吊頂龍骨及吊件材質、規格、間距、連接方式、固定方法、表面防火、防腐處理、處理情況、接縫和連縫情況、填充和吸聲材料的品種、規格、鋪設、固定情況等。
⑤輕質隔墻工程：檢查預埋件、連接件、拉結筋的規格、位置、數量、連接方式、與周邊墻體及頂棚的連接、龍骨連接、間距、防火、防腐處理、填充材料設置等。
⑥飾面板(磚)工程：檢查預埋件、后置埋件（詞條“后置埋件”由行業大百科提供）、連接件規格、數量、位置、連接方式、防腐處理等。有防水構造的部位應檢查找平層、防水層的構造做法，同地面工程檢查。
⑦幕墻工程：檢查構件之間以及構件與主體結構的連接節點的安裝及防腐處理;幕墻四周、幕墻與主體結構之間間隙節點的處理、封口的安裝;幕墻伸縮縫、沉降縫、防震縫及墻面轉角節點的安裝;幕墻防雷接地節點的安裝等。
3.建筑屋面工程隱檢
檢查基層、找平層、保溫層、防水層、隔離層材料的品種、規格、厚度、鋪貼方式、搭接寬度、接縫處理、粘結情況;附加層、天溝、檐溝、泛水和變形縫伸出屋面的管道防水細部做法，隔離層設置、密封處理部位等。
