各位建筑師

以及我們的幕墻設計院所

顧問咨詢公司的小伙伴…

還有廣大幕墻施工企業的精英們

大家好!

從開始接觸建筑學做手工模型

到工作后建模、畫圖

我們很少考慮建筑開燈后的效果

建筑在su的世界里只有白天

但在生活里夜晚燈光的繽紛同樣重要

建筑幕墻與燈光

在立面效果呈現上相輔相成

在設計之初就應該綜合考慮

充分保證效果和安全、美觀、隱蔽等諸多因素

今天我們介紹下面幾種

主流幕墻設計時應注意的燈光要點：

玻璃型幕墻、金屬型幕墻

石材型幕墻、組合型幕墻

新型科技幕墻

01.玻璃型幕墻

1.1 玻璃型幕墻照明要點

玻璃型幕墻通常不作為燈光的載體

有以下幾種實施特點：

a. 內透式照明效果

最常見的是背后襯板受光的方式

對幕墻外框沒有過多要求

以遮擋越少越好

如果是超白高透玻璃

則燈具暗藏于玻璃和背后襯板之間的空腔內

受光載體是背后襯板而非玻璃本身

▲義烏壹號院示范區發光玻璃幕墻面

▲玻璃幕墻內透清玻燈光節點

另外一種內透形式是通過玻璃造型來實現

比如絲印玻璃、U玻、貼膜玻璃等手法

結合內透光實現建筑夜景造型

▲融創溫州牛山項目竣工圖 圖片來源：融創中國

照明燈具可采用橫向通長洗亮襯板方法

▲半透玻璃幕墻內透燈光節點

也可以采用直接從背后照亮玻璃方法

此方法需注意玻璃的透光率

需經過計算和試驗后確定安裝距離

或也可以采用滿鋪燈帶燈箱做法

▲融創云潮府 項目竣工圖

這三種做法比較容易被忽視的問題

在于照明時產生的龍骨投影

龍骨設計不能只考慮白天幕墻效果

更要結合夜晚透光之后的內部效果

b.外框照亮玻璃效果

有些以玻璃幕墻為主的建筑

不具備實體受光面

也沒有襯板條件

需要營造夜景形象時

可采用外部直接明裝的方式

根據幕墻形式不同又分為以下幾種：

框架式幕墻

可設計卡扣式固定方

使用梯形固定槽，將燈具推入

并從兩端設計固定裝置

這種形式適合線條型平裝式燈具

且不需要另外調整角度

▲玻璃幕墻線條燈具明裝節點示意

如果是橫隱豎明式

可以考慮直接明裝點狀投光燈

在低矮層高建筑上

甚至可以考慮豎向龍骨結合軌道安裝設備

使幕墻和燈具一體化呈現更加統一的效果

▲玻璃幕墻豎框透光燈具明裝節點示意

有些單元式玻璃幕墻

需要在方案設計的一開始就將照明效果

和安裝節點統一考慮

注意構件防水和外觀形式統一

▲玻璃幕墻線條燈具明裝節點示意

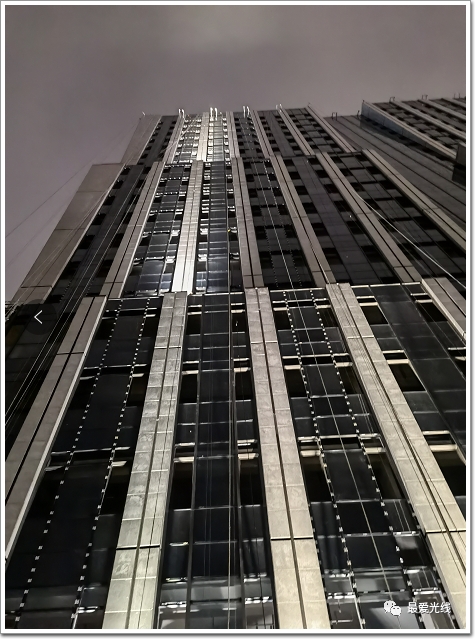

▲重慶來福士廣場 圖片來源：網絡

外部安裝打亮玻璃的效果

應盡量避免從上打下

不僅是燈具的眩光無法避免

自上而下而來問題還有玻璃的折射不可控制

▲玻璃幕墻橫框明裝燈具節點示意

▲濟南蔚來體驗店二層玻璃泛光竣工照片

02、金屬型幕墻

金屬型幕墻多用鋁板、不銹鋼等

也有特殊立面采用銹蝕板等

2.1鋁板幕墻常規照明方式

鋁板是當下最常用的金屬外立面

具有性能穩定不易變形等特點

照明和鋁板的結合

通常是洗亮式照明和嵌入式照明為主

▲泉州宸東壹號 竣工照片

受施工水平良莠不齊影響

鋁板干掛外墻常有凹凸不平的情況

采用外部泛光式照明方式時

需要注意如果直接安裝于鋁板表面

則容易暴露安裝面不平齊的問題

▲鋁板幕墻洗墻燈具明裝節點示意 制圖：韓雅各

如果條件允許

可采用增加燈具角度

拉遠照射距離等方式

受光鋁板應盡量避免使用光面材質

避免大面積時產生不可控眩光等

▲某項目鋁板試燈現場

線條燈具節點需要直接安裝在鋁板外墻時

一般多采用線槽暗藏的方式

▲ 鋁板幕墻線槽式燈具明裝節點示意 制圖：曾一忠

▲鋁板幕墻線槽式二次反射照明節點示意 制圖：易宗輝

為了避免防水問題

安裝燈具避免現場鋁板開孔

某些點光源產品已經配套了固定的線槽

鋁槽也可根據幕墻需求調整尺寸

需要幕墻和照明兩專業提前就此進行溝通

▲上虞博物館竣工照片

特殊情況下

如需要在鋁板表面直接開孔固定設備

應提前在安裝位置的背面預留固定龍骨支架

且其支架應有尺寸調整空間

2.2穿孔板幕墻照明方式

穿孔造型鋁板幕墻

照明要區分突出穿孔板造型

還是整體建筑外觀

如果采用外部泛光照明手法

盡量將設備安裝遠離鋁板表面

避免表面變形，且設備會影響造型

▲溫州江山云起生活館竣工照片

如采用內部照亮空腔的方式

盡量避免內部龍骨投影

為了提高內部的反射

盡量使用白色或者淺色反射材料

▲ 長興蘭園生活館竣工照片

▲穿孔板背后燈具明裝節點示意

2.3不銹鋼板幕墻照明方式

如果外墻使用不銹鋼材料

根據其表面材質需要注意照明不同手法

拉絲不銹鋼幕墻

需要盡量避免對其直接照明

拉絲不銹鋼會產生大量的規則反射炫光條

更加暴露不銹鋼板表面不平整的問題

如果是涂層表面

和常規鋁板材料一致

此處不做贅述

03、石材型幕墻

3.1干掛石材幕墻照明方法

石材型幕墻根據受光特性不同

可分為干掛石材幕墻（詞條“干掛石材幕墻”由行業大百科提供）和濕貼石材幕墻

采用石材干掛幕墻

多為高層建筑（詞條“高層建筑”由行業大百科提供）或者大型公共建筑

通常多采用外部泛光的照明方式

▲上虞博物館竣工照片

石材干掛如果是光面

則要綜合考慮避免反射眩光

如果是毛面肌理

也應該在現場制作試驗段

保證最終照明效果

▲杭州國家版本館現場試燈照片 攝影：方方

石材干掛需要注意的是承重問題

其表面應盡量避免開孔固定設備

提前預埋好龍骨固定件

最好提前明確燈具形式

以保證固定件流暢牢固

▲干掛石材龍骨節點示意

3.2濕貼石材幕墻照明方法

濕貼型石材其特征是每片尺寸較小

大面積的濕貼肌理非常適合表現夜景形象

可采用如下幾種照明手法：

a. 洗墻式照明

適合凹凸深度較深

燈具傾斜照射

受光面和陰影面比例和諧

▲上虞博物館竣工照片

b. 擦墻式照明

適合肌理表面凹凸深度較淺

陰影面較少的墻面

▲平陽翡翠城竣工照片

c. 掠墻式照明

適合特殊墻面造型

以表現特殊光影關系

▲平陽翡翠城竣工照片

▲近距離安裝掠墻效果示意圖

04、組合式和新型幕墻

4.1組合式幕墻

組合式幕墻尤其要注意的是

材料之間的反射率不同

最終呈現的效果可能會產生較大差異

4.2新型科技幕墻

這里主要羅列格柵屏幕墻

和透明屏兩種跟照明相關形式

a. 格柵屏幕墻

是在幕墻玻璃背后

采用格柵形式安裝顯示屏

它是兼顧了采光需求

和外部廣告顯示功能的新型幕墻形式

其造價可高達每平米1.2W-2W元人民幣

格柵的密度和形式可隨機調整

設計時除了散熱需求之外

另外需注意格柵屏與玻璃空腔距離關系

如需求半透明的模糊效果

可通過調整格柵屏和半透明玻璃的距離實現

▲半透效果格柵屏節點示意圖

b. 透明屏

是將發光顯示點直接嵌入在玻璃上

通過玻璃空腔內部傳輸光電訊息

呈現既是透明玻璃也是顯示屏的功能

但由于其亮度低、造價高暫時未能大面積應用

05、結語

受篇幅所限

本文僅分析了幾種常用幕墻類型

和常用的照明方法

但是無論那種類型

在具體的施工過程中

幕墻和照明經常是交叉施工

項目前期設計應前置性綜合考慮

以期達到最好的實現效果

▲幕墻與照明設計交圈流程 制圖：方方

建筑方案中標取勝于幕墻設計

建筑流芳百世取決于立面效果好的泛光效果，讓建筑24小時美不停

幕墻人必須全力以赴，使之做得更好!

白天不懂夜的美!下次，幕墻設計時

別忘了——開燈，加分哦!!
