內蒙古科技館新館——計算機輔助軟件在超大異形金屬屋面板設計與施工中的應用

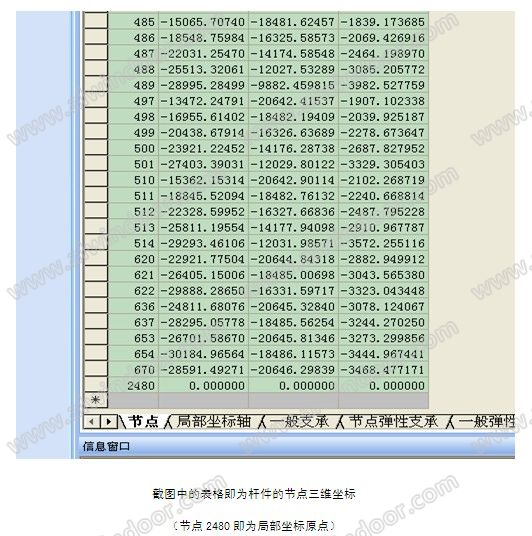

　　② 確定鋁單板龍骨的三維坐標控制點

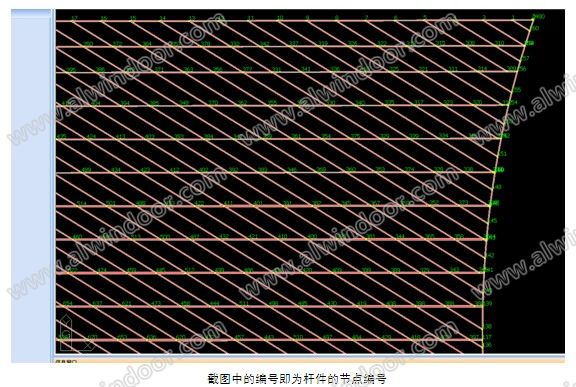

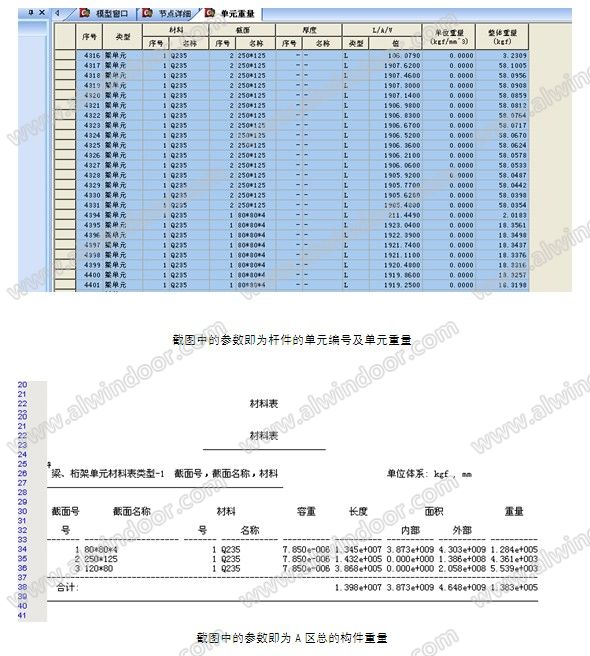

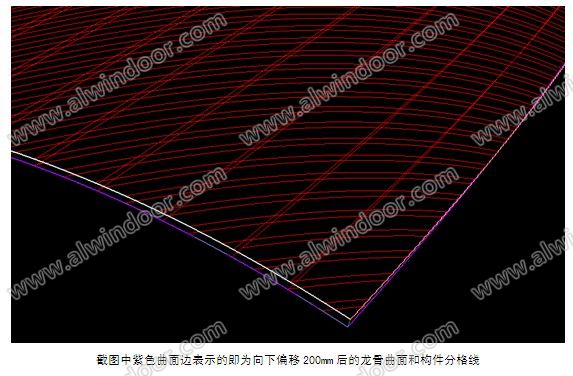

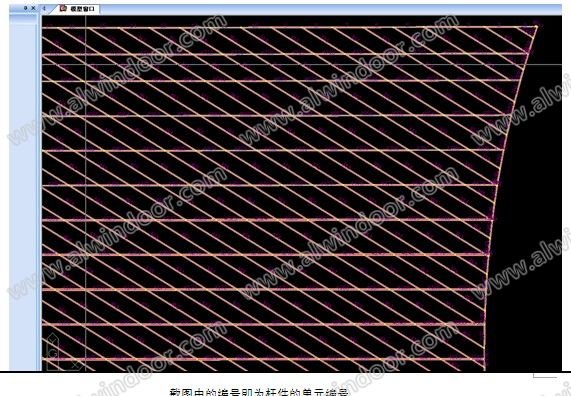

　　將A區的犀牛曲線模型沿著曲線的法線方向向下偏移200mm，就得到了龍骨的線模型。注意，這里的龍骨線模型是鋼龍骨的上皮中心線。隨后，保存為dxf格式。在cad中，將模型中用戶坐標原點與世界坐標系原點對齊，最后導入midas計算軟件，再賦予構件的截面屬性，就得到了龍骨的節點坐標及桿件的長度及重量。由于本工程造型及其不規則，預算人員也無法統計總的用鋼量，采用軟件后，設計人員既得到了控制點，同時也為預算人員提供了必要的信息。
