內蒙古科技館新館——計算機輔助軟件在超大異形金屬屋面板設計與施工中的應用

　　③確定鋁單板龍骨的支點坐標
　　屋面外圍護結構要在主體鋼結構上生根，根據本工程的實際工況，采用Φ150mm的鋼管作為鋁單板鋼龍骨的支撐構件，見下圖。鋼管上皮的中心點坐標是通過如下方法獲得：將鋁單板的曲面沿法線方向偏移200mm，獲得龍骨的曲面；將水平方向的鋁單板分格線投影到龍骨的曲面，隨后將垂直于水平分格線的軸線（軸線間距8400）投影到龍骨曲面便得到了支點在龍骨上皮的豎向投影點，將模型導入midas軟件，便得到了投影點的坐標，將Z向坐標再減去300mm（X、Y向坐標保持不變），就得到了支撐鋼管的上皮中心點坐標。

　　④A區屋面直立鎖邊造型的確定

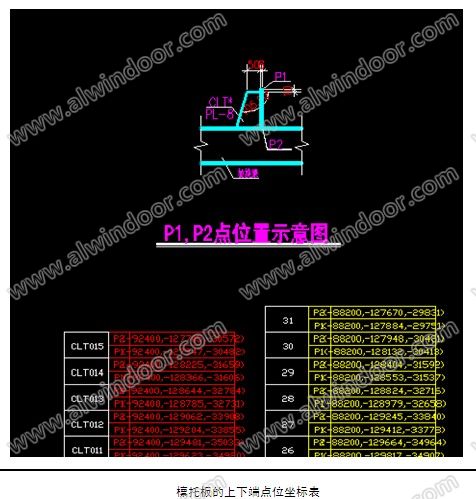

　　本工程有一部分的屋面鋁單板是外包在直立鎖邊金屬屋面上的。根據前期確定的方案，直立鎖邊外包鋁單板的完成面距離直立鎖邊的龍骨上皮為固定尺寸（本工程為496mm），換言之，直立鎖邊屋面的完成面直接決定了上層鋁單板的造型。為了既保證造型又能滿足現場施工的方便，就要對固定直立鎖邊龍骨的檁托板上下端點進行精確定位，見下圖：
