2012年9月下旬，南京最大的綜合購物中心-HYC正式開業，市中心的黃金地段，合理的營造預算，國際領先的規劃設計以及成功的綜合業態策劃，使開發商贏得了南京史上同業最大的峰流。開張2個月，無論在品牌入駐率、人流量、營業額、運行狀況等都取得了不菲的成績，但就在此時，物業部門的一個報告卻令管理層非常頭疼：購物中心所有的外圍門，營業時間內全部處于常開狀態，冬季的寒流令臨近入口處的商鋪非常抱怨，顧客也因為寒冷不愿意在門口商鋪逗留。盡管冬季卻采取門常開的原因如下：
1)主入口門的設計均為大型門，所有五金（詞條“五金”由行業大百科提供）系統也均采用德國著名品牌的高端地彈簧。但是現有的門開啟速度仍然較慢、開啟力量較大，極大的限制了人流的進出，造成大面積擁堵，所以只能讓門常開;
2)非主入口的門流量稍小，故采取了常閉、手動開啟，但是由于大流量造成的高頻率使用已經令大部分門在短短的2個月內已經出現地彈簧損壞、門扇下垂等現象，個別門扇已經無法正常開啟，營業時間仍然只能讓門常開;目前常閉門尚未損壞的，在開啟時，也因為門扇過重、外側風壓較大導致開啟的困難，擁堵現象更為嚴重。
于是管理層找來了該項目的建筑設計管理方——臺灣LZY建筑設計事務所，咨詢?nèi)绾谓鉀Q此事。此時，設計方重提了當初的設計方案——采用平衡易推門，這也是當初在臺北第一高樓101層中成功應用的專業方案。
隨即第二日，開發商在建筑師的帶領下參觀了位于上海的DT平衡易推門專業展廳。隨著專業簡報及現場示范后，客戶感覺所有的問題都迎刃而解，于是當場決定把所有入口處的地彈簧門改為平衡易推門!截至到目前為止，所有平衡易推門運營良好, 再未發生之前類似的隱患，尤其在春節期間解決了客戶最大的困擾，大大提高了運營能力，徹底解決了入口門在大流量情況下的應用問題!
平衡易推門是DT國際控股股份有限集團公司目前在國內主推的產品，也是國內外建筑大型外圍門解決方案的領跑者，致力于打造一個集門、五金為一體的門控解決方案。自1931年至今，業績覆蓋美國、加拿大、臺灣及大陸等市場。
通過此事，我們想借由HYC的實際狀況，針對大型購物中心、高層商業建筑在大型門上的設計要求以及應用上的要點進行分析。簡述一下這個在業內仍屬空白點的議題，即商業建筑的大型外圍門如何適應目前發展的需求。
由于大型購物中心、高層商業建筑這兩種建筑的特性，入口一般均要求采用大型門，但在設計和應用角度應有別于普通入口門，主要應考慮以下要點：
1)超大型門扇是否具備成熟的系統，以保證安全穩定的運行;
2)解決風洞效應、壓差等造成的門扇閉合難、開啟難的問題;
3)解決外圍門的氣密、節能等系列問題;
4)既要滿足大流量的通行要求，又應兼顧各種使用人群(老弱幼殘疾等)的進出通用性;
5)門設計風格的多樣性與建筑風格的匹配性;
6)整體門系統的檔次與建筑定位的結合度;
7)安裝簡便性以及維護的長期性。
相比于目前國內的普通門廠商，DT平衡易推門提供了五大技術創新，全面滿足和超出上述提及的設計和應用要求：
附圖一：旋轉軸線
1、支懸方式的改變
通常入戶門的支撐點是在門扇側，通過合頁連接到門框（詞條“門框”由行業大百科提供）上，使用者不得不靠推動整扇門的重量來開啟門。而且門扇的重量完全懸掛在門框立柱上，使合頁和門框不斷的承受縱向和側向的力量，極易造成損壞。
DT平衡易推門采用獨特的天地機構作支懸，支懸點位于標準門寬的2/3處(見附圖1)，通過上下?lián)u臂(不銹鋼鑄造)的連接來替代傳統門扇合頁的側掛，經過專業設計，門扇重量被分配到底部搖臂，并通過滾針軸承地盒最終傳導至地面，因此懸掛和支撐的壓力從門框轉移到了地面，且鑄造地盒仍可提供支懸位置的微調功能，這也改變了重型地軸不可調節的工業設計。支懸方式的改變徹底解決了合頁門的承重缺陷和使用壽命，也改變了樞軸門在支懸、外觀、安裝調試以及應用上的很多短板(見附圖2)。
附圖二：平衡易推門與傳統門開啟對比
2、開啟效率的改變
傳統門的開啟除了要推動整扇門頁的重量外，還會因為閉門裝置的彈簧扭力增大開門的力量，如果遇到風洞效應、內外壓差、超大門型等情況，開啟力量過大已成為所有機械產品的致命缺陷。
DT平衡易推門的支懸點分散了承重分布，開啟過程中，約1/3的門扇能起到導風的作用，提供了一種平衡。且風速越大導風作用越明顯，開啟更省力，讓開門變得容易(見附圖3)。謂之“平衡”門!

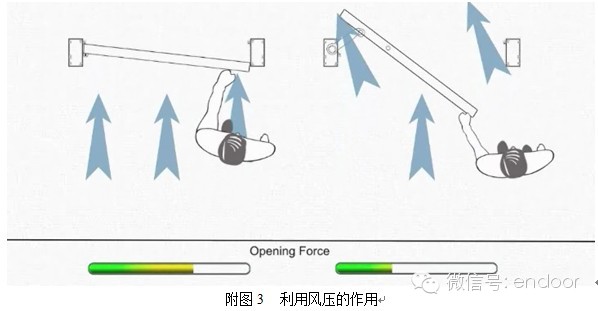

附圖三：利用風壓的作用
最關鍵的是，平衡易推門的專利扭力機構和液壓裝置(專利號：ZL2010 20508228.9)使得開門效率達到了90-95%，遠超過普通液壓控制閉門器或地彈簧45-65%的效率。平衡易推門單扇可達1500mm(W)×5000mm(H)，重量為480kg，而開門力度卻只有3.5kg(7.8 Lbs), 謂之“易推”門!
外門在風速(60mph)的環境下，開門力量約為普通門的1/3, 且風速越大開啟效能越高、力量相對越小，也就意味著正常狀態下“一個手指就能把門推開!” 。此專利機構在閉門時，完全不依賴任何關閉產生的啟動速度或運行速度，在鎖舌和門框的零界點，以靜止的狀態實現扣鎖動作，達到“零度閉鎖”!
